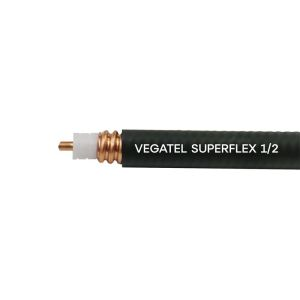

VEGATEL SuperFlex-1/2 ГОСТ
Описание
Профессиональный ВЧ кабель VEGATEL SuperFlex-1/2 (ГОСТ) обеспечивает передачу ВЧ сигнала с низкими потерями.
По всем характеристикам он полностью соответствует фидерным кабелям ½ других производителей и совместим с соответствующими разъемами.
Применяется для построения различных систем радиосвязи с фидерными трактами большой протяженности.
ОБЛАСТИ ПРИМЕНЕНИЯ VEGATEL SuperFlex-1/2 (ГОСТ)
- Системы усиления сотового сигнала всех стандартов, в том числе и с большим количеством внутренних антенн.
- Тракты для подключения различных антенн 50 Ом.
- Антенно-фидерные устройства (АФУ).
- Wi-Fi/WiMax системы.
- Базовые станции операторов связи.
- Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.
- Радиооборудование для речного и морского водного транспорта.
Центральный проводник выполнен по современной технологии CCA (Cooper Clad Aluminum) – алюминий плакированный медью. В его состав входит высокое объёмное содержание меди – не менее 15%. Внешний экран выполнен из чистой меди. Это обеспечивает низкие ВЧ потери, хорошую механическую прочность, помехозащищённость и стабильность электрических характеристик на протяжении всего срока эксплуатации.
Материал диэлектрика: FPE (Вспененный полиэтилен). Внешняя оболочка выполнена PE (Полиэтилена).
Характеристики VEGATEL SuperFlex-1/2 (ГОСТ)
| Параметр | Значение |
| Сопротивление | 50±1 Ом |
| Погонная емкость | 80 пФ/м |
| Диаметр центральной жилы | 3,6 мм |
| Материал центральной жилы | CCA |
| Диаметр диэлектрика | 9,1 мм |
| Материал диэлектрика | FPE |
| Диаметр экрана | 12 мм |
| Материал экрана | BC |
| Внешний диаметр оболочки | 13,3 мм |
| Материал оболочки | LSZH |
| Вес бухты | 55,9 кг |
| Габариты бухты | Ø60 см х 45 см |
| Упаковка | бухта 300 м |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| Рабочая частота | до 8.8 ГГц |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA – алюминий плакированный медью
BC – чистая медь
FPE – (Foam polyethylene) вспененный полиэтилен
LSZH – Низкое дымовыделение, нулевое содержание галогенов.
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 100 | 3,31 | 1000 | 11,3 |
| 200 | 4,48 | 1800 | 15,6 |
| 300 | 5,9 | 2000 | 16 |
| 380 | 6,6 | 2200 | 17,3 |
| 400 | 6,8 | 2500 | 18,6 |
| 450 | 7,2 | 2700 | 19,7 |
| 800 | 10,2 | 3000 | 21 |
| 900 | 10,7 | 5800 | 32,62 |
