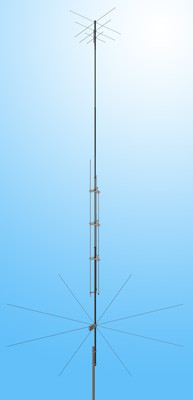

RH4010
Описание
Работа многодиапазонной антенны RH4010 основана на использовании принципа параллельного сложения нескольких резонансных излучателей. То есть, когда передатчик излучает сигнал одной частоты, то на него откликается и излучает в эфир только один из 7-ми резонаторов.
Электрическая длина самих резонаторов чуть меньше 1/2 волны и они расположены над емкостной юбкой из противовесов. Надо сказать, что это не привычные 1/4 волновые резонансные противовесы, а более короткие проводники. Они необходимы лишь для создания некого экрана, образа"земли".
Для высокоомных излучателей таких размеров вполне достаточно. Излучатель такого типа имеет достаточно широкополосную характеристику импеданса при Z=500-800 Ом и некоторой реактивности.
Электрические характеристики
Модель RH-4010
Рабочий диапазон частот, МГц 7/10/14/18/21/24/28 МГц
КСВ, не хуже 2
Усиление, dBi 3
Поляризация Вертикальная
Максимальная мощность*, кВт 1
Механические характеристики
Модель RH-4010
Высота в сборе макс., мм 8930
Диаметр мачты, мм 35-70
Масса, кг 9,5
Материал антенны АД 31
Разъем SO-239
Габариты упаковки, мм 2010х250х100
