Описание

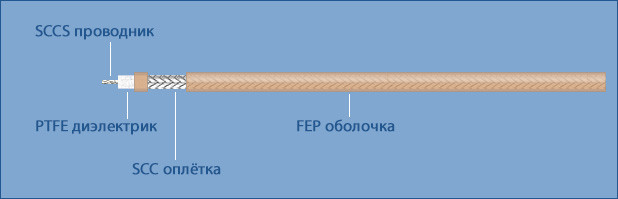

Радиочастотный коаксиальный кабель RG-316 /U
Тип | Центральный
проводник | Диэлектрик | Экран | Оболочка |
No./мм |
мат-л |
мм |
мат-л |
I |
II |
мат-л |
мм |
мат-л |
|
|
|
|
|
|
|
|
|
|
RG-316/U |
7x0.16 |
SCCS |
1.53 |
PTFE |
- |
95% |
SCC |
2.52 |
FEP |
|
Высококачественный коаксиальный кабель RG-316 /U изготовлен на основе фторопластового диэлектрика, имеет посеребренные центральную жилу и оплетку и совместим по линейке используемых с ним ВЧ разъемов с радиочастотным кабелем RG-174 A/U, но позволяет передавать более мощные сигналы и предназначен для решения широкого спектра задач ввиду высокой стабильности параметров, тепло- и огнестойкости, устойчивости к агрессивным средам. Его рекомендуется использовать во всех ответственных случаях в составе СВЧ аппаратуры, а так же для передачи сигналов с акустических датчиков, измерительных задач и т.п.
| СВЧ кабель |
RG-316U |
| Импеданс |
50±2 Ом |
| Погонная емкость |
95,8 пФ/м |
| Коэффициент укорочения |
1,42 |
| Диаметр центральной жилы |
0,51 мм (7/0.17 мм) |
| Материал центральной жилы |
SCCS |
| Диаметр диэлектрика |
1,53 ± 0,03 мм |
| Материал диэлектрика |
PTFE |
| Конфигурация оплетки |
16x5x0,092 мм |
| Материал оплетки |
SCC |
| Диаметр оболочки |
2,53 ± 0,1 мм |
| Материал оболочки |
FEP |
| Рабочий диапазон температур |
-55 +200 °C |
| Коэффициент экранирования (макс.) |
50 дБ |
|
Таблица затуханий и средняя мощность для СВЧ кабеля RG316U
Частота, МГц |
50 |
150 |
450 |
800 |
900 |
1200 |
1800 |
1900 |
2450 |
3000 |
Затухание, дБ/100 м |
18,4 |
32 |
60,5 |
83,6 |
89,5 |
107 |
139 |
144,2 |
167,4 |
176 |
Средняя мощность, кВт |
0,46 |
0,38 |
0,27 |
0,2 |
0,185 |
0,14 |
0,11 |
0,106 |
0,085 |
0,08 |
|
Обозначения:
SCCS - посеребренная омедненная сталь
FEP - экструдируемый тефлон
SCC - посеребренная медь
