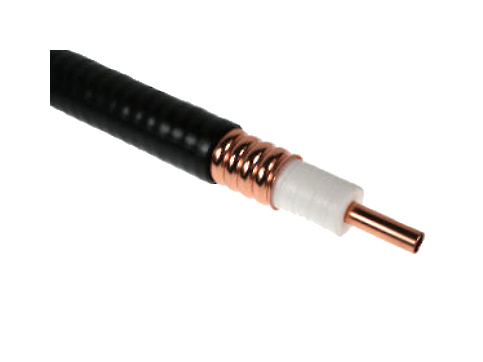

RFS LCF78-50J

Особенности RFS CELLFLEX LCF 78-50J

• коаксиальный фидерный кабель размером 7/8" со вспененным диэлектриком и малыми потерями
• характеризуется низким затуханием радиосигнала, полным экранированием, низким коэффициентом стоячей волны по напряжению (КСВН), высокой номинальной мощностью, широким диапазоном применения
• очень высокое качество с медной трубкой центрального проводника
• применение светостабилизированного полиэтилена в качестве внешней оболочки гарантирует высокую надежность и долговечность эксплуатации кабеля в различных климатических условиях

Характеристики RFS CELLFLEX LCF78-50J

общие

• импеданс 50±1 Ом
• погонная емкость 74,0 пФ/м
• коэффициент укорочения 90%
• диаметр центрального проводника 9,32 мм
• материал проводника Медная трубка
• диаметр диэлектрика 22,8 мм
• материал диэлектрика FPE - физически вспененный полиэтилен
• диаметр внешнего проводника 25,2 мм
• материал внешнего проводника BC - гофрированная чистая медь
• внешний диаметр оболочки 27,8 мм
• материал оболочки PE - полиэтилен
• вес 480 кг/км
• диапазон рабочих температур -50 +85 °C

электрические

• импеданс 50±1 Ом
• номинальная погонная емкость 74.0 пФ/м
• номинальная погонная индуктивность 0.185 мкГн/м
• максимальная рабочая частота 5.0 ГГц
• максимальное пробивное переменное напряжение (RMS-тест) 8000 В
• максимальная мощность 85,0 кВт
• номинальное радиочастотное напряжение 2920 В
• сопротивление внутреннего проводника по постоянному току 1.54 Ом/км

• сопротивление внешнего проводника по постоянному току 1.55 Ом/км

механические

• минимальный радиус изгиба (однократно) 120 мм
• минимальный радиус изгиба (многократно) 250 мм
• масса 0.48 кг/м
• изгибающий момент 13 Н*м
• максимальное растягивающее усилие 1400 Н
• рекомендуемое максимальное расстояние между креплениями 0.8/1.0 м
