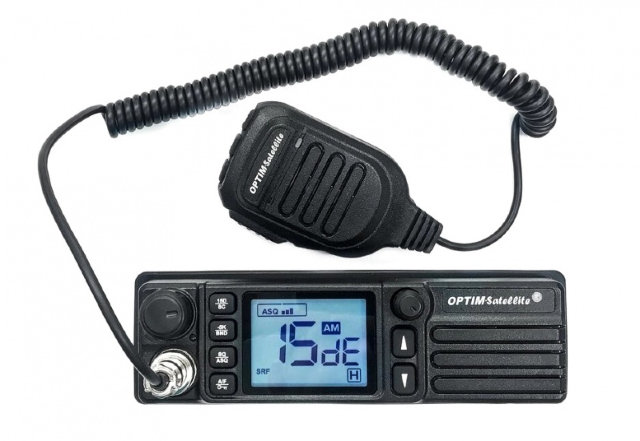

OPTIM SATELLITE NEW

Optim Satellite отличается стандартом 1DIN, позволяющим установить рацию в свободное гнездо автомагнитолы. Большой контрастный дисплей, крупные кнопки и ручки, простое и понятное управление, громкий качественный динамик на передней панели — основные особенности этой модели.

Кроме этого, рацию можно расположить классическим способом с помощью скобы, а благодаря небольшой глубине она не займёт много места.

Радиостанция работает в широком частотном диапазоне частот, имеет 240 каналов, встроены функции перехода между стандартами "нулей" и "пятёрок", автоматический и ручной пороговый шумоподавители. Модуль питания позволяет использовать рацию как в 12-ти, так и в 24-х вольтовых транспортных средствах без дополнительных преобразователей.

На информативном цветном дисплее отображается вся актуальная информация о рабочем состоянии радиостанции - рабочий канал, индикатор уровня приёма-передачи сигнала, установленная модуляция и другие активные функции. Отдельная кнопка позволит быстро переключиться на "15 канал", а также изменять режимы "нули-пятёрки".

OPTIM Satellite образца 2025 года с цифровым фильтром DSP

Внешний вид: корпус тот же.

Поменялась одна кнопка: вместо 15D/SC теперь DSP/MENU. Пришлось для этого пожертвовать функцией сканирования (думаю, это не великая потеря). Дисплей с дополнительными символами: DS, RB, NB. Новая тангента с дополнительной кнопкой на передней панели. Тангента такая же, как на OPTIM Junior, но с другим разъёмом, и с другой маркировкой на корпусе.

Фильтр DSP включается одной кнопкой, и имеет три степени фильтрации. Переключение режимов DSP — кнопкой DSP на передней панели или на тангенте, по кругу: OFF — NR01 — NR02 — NR03 — OFF.

DSP работает только на приём.

Разработана также упрощённая версия этой станции, без DSP и с тангентой старого типа. Внешне отличается одной кнопкой: вместо DSP/MENU — 15D/MENU. Схема DSP в упрощенной версии не установлена, других отличий нет. UPGRADE версии «без DSP» в версию «DSP» не предусмотрен!

Вход в меню теперь возможен во время работы станции, без выключения (через длительное удержание кнопки MENU). В меню появились новые пункты:

BP — сигнал при нажатии клавиш (два уровня громкости, или OFF).

RB — Roger Beep — сигнал окончания передачи (8 мелодий или OFF).

NB — Noise Blanker, подавитель импульсных помех.

Внутренняя компоновка практически не изменилась.

Фильтр DSP смонтирован на плате дисплея. Здесь же остался FM модулятор на стандартной микросхеме двойного операционного усилителя, и дисплейный драйвер TM1621. Процессор переместился на основную плату.

Процессор ME32F031C8T6 применяется во многих станциях этого завода. Предусмотрено обновление ПО и настройка сервисных параметров через программатор¸ подключаемый к разъёму тангенты, без разборки станции, так же, как на VIKING, 270, JUNIOR, SPRINT, TRAVEL.

В схемотехнике аналоговой части изменений не много, в основном «работа над ошибками».

Изменена схема Noise Blankerа - он теперь выполнен по хорошо зарекомендовавшей себя схеме. Но при этом он сделан отключаемым через меню. На дисплее добавлен соответствующий значок.

Убрано реле коммутации динамика. Вместо него поставили два MOSFETа — схема проверена на OPTIM Junior.

Добавлены припаянные к плате пластинки охлаждения УНЧ и преобразователя 24-12.

Здесь всё по-прежнему: приёмник на двухзатворных полевиках в УРЧ и смесителе, как любили делать в УКВшках 20 лет назад (и это неплохо!). Синтезатор TB31202 с отдельным VCO. FM и ASQ на китайском клоне TA31136. УНЧ TDA2003, преобразователь P3596L-ADJ (клон LM2596-ADJ). Передатчик на 2SC2314 и IRF530N, модулятор AM — трансформатор.

Резюме:

Добавлены интересные функции: Roger Beep, DSP.

Сделана попытка устранить врождённые недостатки прежней версии станции: убрано реле, применена другая тангента, переделан подавитель импульсных помех NB, и добавлено его отключение.

Полностью сохранена схемотехника и функционал предыдущей версии станции (за исключением функции сканирования).

Тангента от предыдущей версии станции совместима с нынешней, и наоборот.

radio-mir рекомендует для рации Optim-Satellite использовать антенны под торговой маркой OPTIM или SIRIO

• Питание от бортсети 12 и 24 вольта.
• Мощность FM/AM - 10Вт.
• Размер передней панели 1 DIN, глубина корпуса всего 80 мм.
• Возможность установки на скобу или в 1-DIN рамку.
• Громкий динамик на передней панели.
• Подсветка дисплея с изменяемой яркостью и цветом.
• Индикатор уровня сигналов приема и передачи на дисплее.
• Два режима шумоподавления (SQ и ASQ).
• Быстрый переход в канал 15D-AM.
• Цифровой фильтр DSP ( в версии с DSP )
• Быстрое включение режима -5 кГц.
• Функция ограничения времени передачи (TimeOut Timer – TOT).
• Функция звукового подтверждения нажатия клавиш (BP).
• Возможность подключения внешнего громкоговорителя.

Комплект поставки:

• Радиостанция 1 шт.
• Тангента с кабелем и разъёмом 1шт.
• Кабель питания 1 шт.
• Комплект крепежа 1шт.
• Рамка 1DIN 1 шт.
• Скоба 1 шт.
• Ключи для съема 1шт.
• Инструкция по эксплуатации 1 шт.
• Упаковка.
