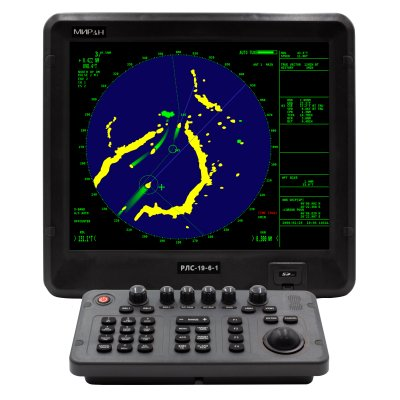

МИРАН РЛС-19-6-1

Особенности

• предназначена для обеспечения безопасности судовождения и предотвращения столкновений. Изготовлена в соответствии с требованиями правил Российского Классификационного Общества и Российского Морского Регистра Судоходства, устанавливается на судах внутреннего и смешанного плавания вместимостью до 10000 рег. тонн
• ручное или автоматическое обнаружение и отслеживание до 40 радиолокационных целей, внутренний микропроцессор вычисляет данные цели, такие как скорость и курс, а также отображает результаты в буквенно-цифровом и векторном виде, чобы обеспечить надежность отображаемых данных о цели, радар должен быть соответствующим образом настроен на минимальные отражения волн и шума
• система состоит из трех компонентов: 19 дюймовый экран с блоком процессора «ЭБП-19», блок управления «БУ-19» и радарная антенна «АМ-12», матрица, используемая в дисплее - TFT, она исключает мерцание экрана и обеспечивает яркое, контрастное, насыщенное цветом изображение, блок управления имеет настольный тип в виде клавиатуры с защитой от пыли и влаги IP22, на нем расположены клавиши вызова функций и шаровой манипулятор, внешняя радарная антенна соответствует классу влагостойкости по IP56, способна выдержать ветровую нагрузку до 100 м/с, скорость вращения составляет 24 0б/мин, а мощность 12 кВт

Характеристики

• габариты модуля «ЭБП-19» 454х223х460 мм, вес не более 12 кг
• потребляема мощность 180 Вт
• система индикации ЖК-цифровой дисплей 19-дюймов, 32 разрядный TFT дисплей
• метки: линия курса, шкала направлений, кольца дальности, VRM, индикатор настройки EBL, курсор, охранная зона, метка сервера
• буквенно-цифровая индикация: дальность, интервал колец дальности, длительность импульса, режим ожидания, сигнализация радара, пеленг на курсор и др
• средство Автоматической Радиолокационной Прокладки (САРП): 40 ручных целей или 20 автоматических +20 ручных
• дисплей АИС: автоматическое отслеживание; отображение названия судна, MMSI, позывной, дальность/пеленг, скорость/курс, L/L, CPA/TCPA
• температура эксплуатации модуля «ЭБП-19»: -10/+50 °С, защита от влаги IP44
• радарная антенна АМ12: частота 9410 МГц, мощность 6 кВт, вращение 24 об/мин, вес не более 26 кг, защита IP56, максимальная скорость ветра 100 м/с, температура применения от -25 до +50 °С
