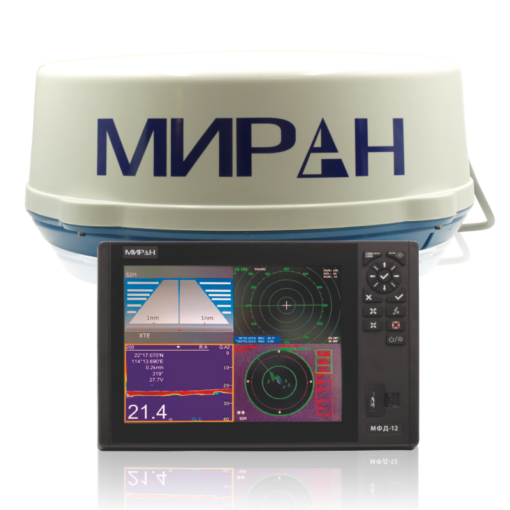

МИРАН МФД-12-09

Особенности

• предназначена для установки на суда внутреннего плавания и суда прибрежного морского плавания
• устройство способно обнаруживать и сопровождать наземные и наводные объекты
• обеспечивает безопасность судовождения, предотвращает возможные столкновения судов
• устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн), смешанного (до 500 регистровых тонн) плавания
• одобрено Российским классификационным обществом и Российским морским регистром судоходства
• многофункциональный дисплей МФД-12 с дополнительными функциями картплоттера, эхолота, ГНСС приемника, АИС В
• картплоттер поддерживает карты: S-57, C-MAP Max, K-Chart Mapping System, Navionics+, воспроизводит положение судна на карте
• встроенный эхолот (требуется опциональный датчик) с поддержкой широкого ассортимента трансдьюссеров выводит на дисплей необходимую информацию о рельефе дна, плотности, однородности, нахождении рыбы

Характеристики

• габариты, мм 255*365*86
• вес, кг не более 4
• диагональ 12’’ (4:3)
• система индикации ЖК-цифровой дисплей
• разрешение 1024*768
• напряжение питания, постоянный ток 10,5 – 30 В
• потребляемая мощность, Вт 12
• диапазон, интервал диапазона и количество колец 0,125 (0.0625,2); 0,25 (0.125,2); 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4); 1,5 (0.25,6); 2 (0.5,4); 3 (0.5,6); 4 (1,4); 6 (1,6); 8 (2,4); 12 (2,6); 16 (4,4); 24(4,6); 36 (6,6); 48 (8,6); 64 (16,4); 72 (12,6) мили/км
• разрешение по направлению в пределах 1°
• разрешение по дальности не хуже 30 м
• точность кольца дальности 0,9% либо используемая дальность либо 8 м
• минимальная дальность 25 м
• метки линия курса, шкала направлений, кольцо дальности, VRM, индикатор настройки EBL, курсор, защитная зона, метка севера (требуется ввод данных курса)
• буквенно-цифровая индикация дальность, интервал колец дальности, длительность импульса, подавление помех (IR), VRM, EBL, режим ожидания (ST-BY), сигнализация радара, растяжение эхосигнала (ES), дальность до курсора, пеленг на курсор, эхо-след (TRAIL), время следования, прошедшее время следования, навигационные данные (требуется ввод данных), курс (HDG, требуется ввод данных курса)
• вибрация общая амплитуда вибрации 1-12,5 Гц±1,6 мм 12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм
• средство автоматической радиолокационной прокладки (САРП) 40 ручных целей либо 20 автоматических + 20 ручных
• режимы отображения по северу (NU), по путевой точке (WP), по курсу (CU) и по стабилизированному курсу (HU)
• рабочие температуры: от -10°С до +55°С
• степень защиты IP44

радарная антенна «РА-09»

• диаметр, мм 507
• высота, мм 256,9
• вес не более 15 кг
• напряжение питания 10,5 - 40 В постоянного тока
