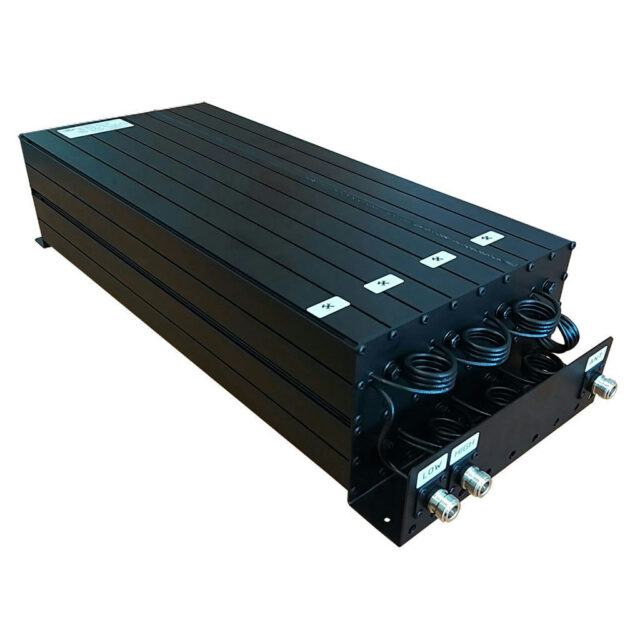

MDF2-8VM-HP

Особенности

• малогабаритные дуплексеры Радиал MDF2-8VM-HP на восьми резонаторах с рабочим диапазоном частот 151-156 МГц и частотным разносом TX/RX 1 МГц
• обеспечивает разделение сигналов передачи и приёма в диапазоне 151-156 МГц с минимальным частотным разносом 1 МГц
• устройство разработано для систем цифровой радиосвязи DMR, где требуется высокая избирательность и компактность
• обеспечивает развязку между каналами 55/65 дБ при вносимых потерях 2.5 дБ
• поддерживает проходную мощность до 150 Вт при волновом сопротивлении 50 Ом
• компактные размеры 580x220x125 мм и масса 7.98 кг делают его удобным для установки в ограниченном пространстве
• в основе конструкции — восемь резонаторов, обеспечивающих эффективное разделение каналов
• корпус с эффективным экранированием защищает от внешних помех, а разъёмы N-female обеспечивают надёжное соединение с антенно-фидерным трактом
• дуплексер оптимизирован для работы в диапазоне температур от -30 до +50°C, что делает его пригодным для эксплуатации в различных климатических условиях

Характеристики

• рабочий диапазон частот, МГц 151-156
• потери (с подстройкой), дБ 2.5
• разнос TX/RX, МГц 1
• проходная мощность, Вт 150
• изоляция не хуже, dB 55/65
• импеданс, Ом 50
• КСВ, не более 1.5
• электрическая длина резонатора н/д
• тип разъёма N-female
• диаметр, мм (дюймы) н/д
• крепление н/д
• диапазон рабочих температур, °С от -30 до +50
• габариты, мм 580x220x125
• масса, кг 7.98
