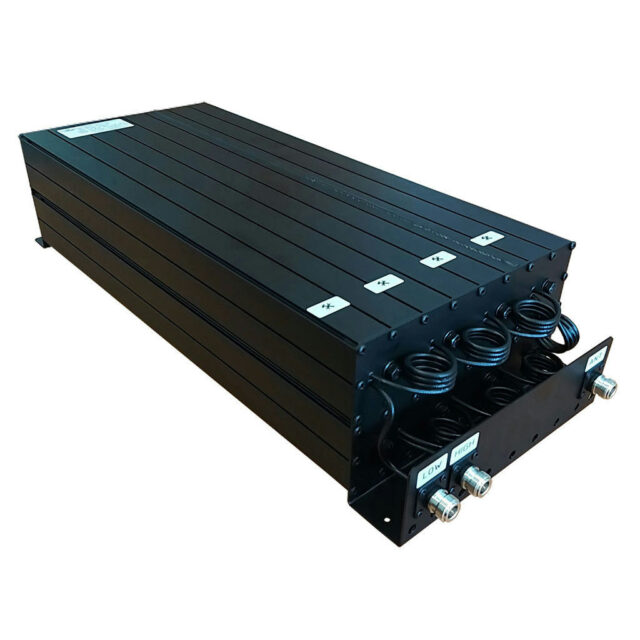

MDF2-8VH-HP

Особенности

• дуплексер MDF2-8VH-HP обеспечивает разделение сигналов передачи и приёма в диапазоне 152-174 МГц с частотным разносом 3-6 МГц
• устройство разработано для профессиональных систем радиосвязи, где требуется высокая развязка и минимальные потери
• модель MDF2-8VH-HP обеспечивает развязку между каналами не хуже 80 дБ при вносимых потерях 1.5 дБ
• поддерживает проходную мощность до 150 Вт при волновом сопротивлении 50 Ом
• компактные размеры 565x220x125 мм и масса 7.7 кг делают его удобным для установки в ограниченном пространстве.
• в основе конструкции — восемь резонаторов, обеспечивающих эффективное разделение каналов
• корпус с эффективным экранированием защищает от внешних помех, а разъёмы N-female обеспечивают надёжное соединение с антенно-фидерным трактом
• дуплексер оптимизирован для работы в диапазоне температур от -30 до +50°C, что делает его пригодным для эксплуатации в различных климатических условиях

Характеристики

• рабочий диапазон частот, МГц 152-174
• потери (с подстройкой), дБ 1.5
• разнос TX/RX, МГц 3-6
• проходная мощность, Вт 150
• изоляция не хуже, dB 80
• импеданс, Ом 50
• КСВ, не более 1.5
• электрическая длина резонатора н/д
• тип разъёма N-female
• диаметр, мм (дюймы) н/д
• крепление н/д
• диапазон рабочих температур, °С от -30 до +50
• габариты, мм 565х220х125
• масса, кг 7.7
