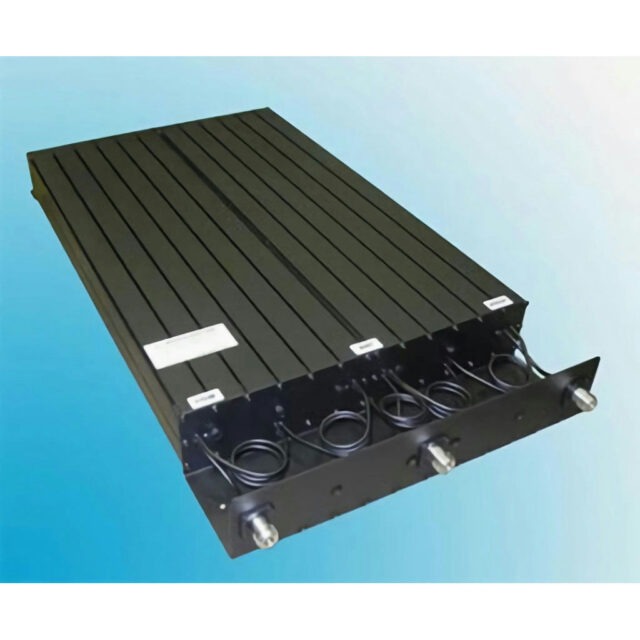

MDF2-6VH2/4HP

Особенности

• обеспечивает разделение сигналов передачи и приёма через единую антенну в диапазоне 152-174 МГц с разносом 2-4 МГц., оптимизирован для работы с цифровыми системами связи
• модель MDF2-6VH2/4HP демонстрирует превосходную развязку 80 дБ между каналами при вносимых потерях 1.3 дБ, устройство рассчитано на проходную мощность 150 Вт при волновом сопротивлении 50 Ом
• в основе конструкции – полноразмерные 1/4 волновые резонаторы в корпусе 605x332x65 мм с эффективным экранированием, специальная конструкция обеспечивает работу при температурах от -30 до +55°C, масса устройства 6.2 кг
• используется в железнодорожных системах связи и комплексах цифровой радиосвязи, обеспечивает стабильную работу при мощности до 150 Вт с поддержкой нескольких частотных каналов

Характеристики

• рабочий диапазон частот, МГц 152-174
• потери (с подстройкой), дБ 1.3
• разнос TX/RX, МГц 2-4
• проходная мощность, Вт 150
• изоляция не хуже, dB 80
• импеданс, Ом 50
• КСВ, не более 1.5
• электрическая длина резонатора н/д
• тип разъёма N-female
• диаметр, мм (дюймы) н/д
• крепление н/д
• диапазон рабочих температур, °С от -30 до +55
• габариты, мм 605x332x65
• масса, кг 6.2
