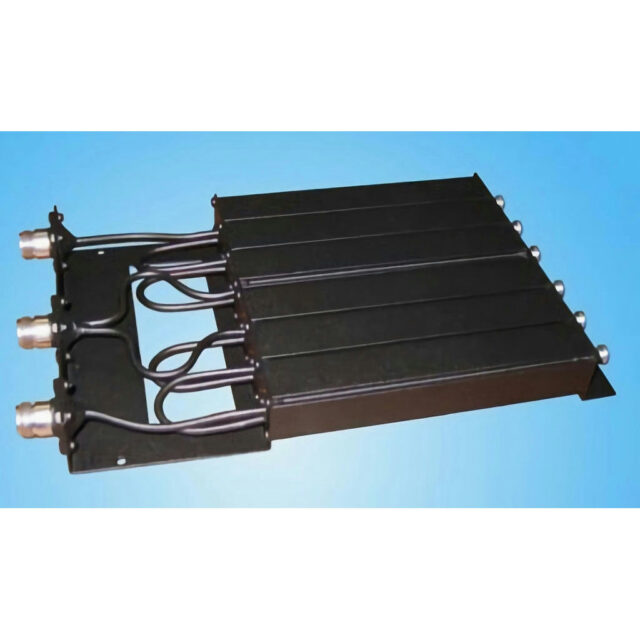

MDF1-6-75

Особенности

• компактный дуплексер на шести резонаторах обеспечивает разделение каналов в диапазоне 68-87 МГц с разносом 10 МГц, разработан для мобильных систем радиосвязи
• дуплексер MDF1-6-75 демонстрирует превосходную развязку 80 дБ между каналами при вносимых потерях 1.3 дБ, устройство рассчитано на проходную мощность 50 Вт и обеспечивает стабильную работу в широком диапазоне частот
• в основе конструкции – система полосовых и режекторных фильтров, обеспечивающих эффективное разделение каналов, корпус размером 210x156x32 мм с эффективным экранированием защищает от внешних помех, масса устройства 1.2 кг
• дуплексер оптимизирован для применения в системах радиосвязи, где требуется одновременная работа на приём и передачу, поддерживает максимальную мощность передатчика до 50 Вт при непрерывной работе

Характеристики

• рабочий диапазон частот, МГц 68-87
• потери (с подстройкой), дБ 1.3
• разнос TX/RX, МГц 10
• проходная мощность, Вт 50
• изоляция не хуже, dB 80
• импеданс, Ом 50
• КСВ, не более 1.5
• электрическая длина резонатора н/д
• тип разъёма N-female
• диаметр, мм (дюймы) н/д
• крепление н/д
• диапазон рабочих температур, °С от -30 до +50
• габариты, мм 210x156x32
• масса, кг 1.2
