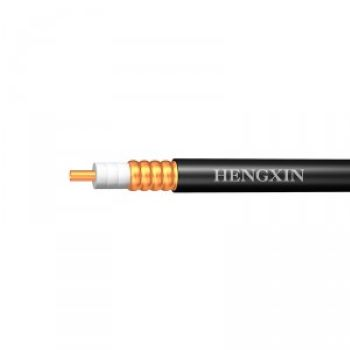

Hengxin HCTAY-50-23

Особенности

• фидерный кабель 7/8″ с низким затуханием сигнала применяется для коммутации оборудования в составе систем усиления сотовой связи и на базовых станциях сотовых операторов
• благодаря оригинальной конструкции, фидер Hengxin HCTAY-50-23 обеспечивает передачу сигнала с минимальными потерями
• эта марка может использоваться для работы с сигналом высокой мощности частотою до 4900 МГц.
• низкое затухание сигнала даже на больших расстояниях
• сверхнизкие значения затухания позволяют использовать HCTAY-50-23 для создания протяженных кабельных трасс длиною свыше 20 метров
• Hengxin HCTAY-50-23(7/8″A) имеет классическую фидерную структуру
• центральный проводник представляет собой гладкую медную трубку с внешним диаметром 9,45 мм
• слой диэлектрика из вспененного полиэтилена разделяет центральный и внешний проводники и обеспечивает их соосное расположение
• в качестве внешнего проводника в конструкции фидера применяется гофрированная медная трубка с диаметром 25,4 мм
• наружная оболочка выполнена из полиэтилена черного цвета, общий диаметр кабеля — 27,8 мм
• минимальный радиус однократного изгиба составляет 90 мм, многократного — 250 мм
• фидерный кабель 7/8″ нельзя назвать гибким, однако в основных областях применения (например, для подключения антенны к приемнику/передатчику сотового оператора) это не является существенным недостатком

Характеристики

• тип кабеля коаксиальный фидер 7/8″
• центральный проводник (материал) гладкая медная трубка
• центральный проводник (диаметр) 9,45 мм
• диэлектрик (материал) вспененный полиэтилен
• диэлектрик (диаметр) 22,8 мм
• внешний проводник (материал) гофрированная медная трубка
• внешний проводник (диаметр) 25,4 мм
• внешняя оболочка (материал полиэтилен (PE)
• внешняя оболочка (диаметр) 27,8 мм
• цвет черный
• частота отсечки 1–4900 МГц
• волновое сопротивление 50 ±1 Ом
• погонная емкость 74 пФ/м
• скорость распространения сигнала 89%
• сопротивление изоляции 5000 МОм/км
• пиковое напряжение (ВЧ) 3 кВ
• допустимая мощность 91 кВт
• эффективность экранирования при частоте > 10 МГц: > 120 дБ
• КСВн (коэффициент стоячей волны по напряжению): 0,8–1,0 ГГц: ≤ 1,10; 1,7–2,4 ГГц: ≤ 1,10
• затухание (на 100 м, при 20°C): 100 МГц: 1,13 дБ 150 МГц: 1,40 дБ 200 МГц: 1,62 дБ 280 МГц: 1,95 дБ 450 МГц: 2,50 дБ 800 МГц: 3,42 дБ 900 МГц: 3,65 дБ 1000 МГц: 3,88 дБ 1500 МГц: 4,90 дБ 1800 МГц: 5,45 дБ 2000 МГц: 5,75 дБ 2200 МГц: 6,15 дБ 2400 МГц: 6,45 дБ 2500 МГц: 6,76 дБ 3000 МГц: 6,95 дБ
• минимальный радиус изгиба (однократный) 90 мм
• минимальный радиус изгиба (многократный) 250 мм
• минимальное число изгибов 15 циклов
• усилие на разрыв 1500 Н (150,59 кг)
• температура монтажа от -40°С до +60°С
• температура эксплуатации от -55°С до +85°С
• температура хранения от -55°С до +85°С
