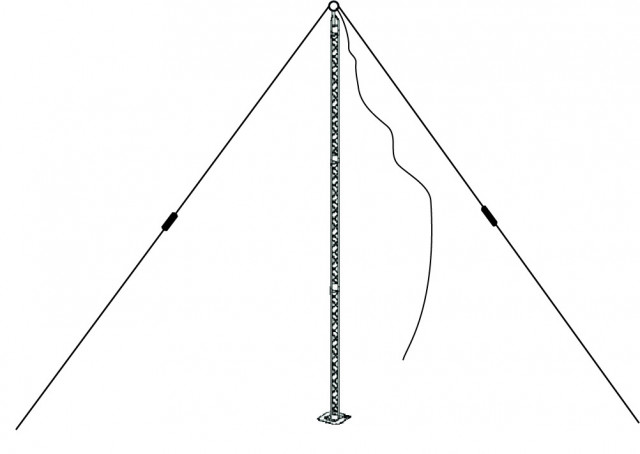

Comtech CT‑HF‑Dxx

Особенности

• оснащение региональных приёмо-передающих центров, узлов связи, удалённых и труднодоступных радиостанций
• основной компонент направленных антенных систем и фазированных решеток в составе сложных антенных комплексов
• тактическая полевая антенна быстрого развёртывания
• в конструкции антенны используются высококачественные материалы, что обеспечивает широкий температурный диапазон эксплуатации, защиту от тяжелых климатических условий
• отсутствие в конструкции электронных блоков согласования позволяет антенне постоянно быть в полной готовности к приёму и передаче информации в любых условиях
• размещение полотна на низкой высоте обеспечивает близкий к вертикальному (зенитному) угол максимума диаграммы направленности антенны и способствует покрытию устойчивой радиосвязью ближней зоны от 0 до 1 000 км
• использование резонансного полуволнового вибратора позволяет достичь максимального КПД антенной системы в нижней части КВ диапазона, используемой для радиосвязи в ближней зоне до 1 000 км
• конструкция антенны допускает три варианта размещения без существенной потери параметров: горизонтальный, наклонный и изогнутый, с центром на одной мачте, возможно наращивание до четырёх антенн на одной мачте для перекрытия нескольких диапазонов частот

Характеристики

• диапазон частот, МГц 2...10
• рабочая полоса частот, МГц 0,2...0,5
• КСВ в рабочей полосе частот, не более 3
• пиковая подводимая мощность, не более, Вт 2000
• тип разъёма антенны UHF/N/CР
• волновое сопротивление фидера, Ом 50...75
• азимутальная диаграмма направленности круговая, секторальная
• усиление антенны, дБи -2...+5
• угол места максимума диаграммы направленности, град. 90
