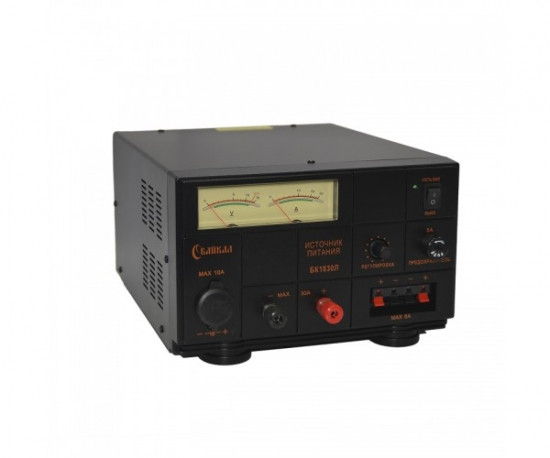

Байкал БК1830Л

БК1830Л Блок питания с функцией регулировок и выходного напряжения Блок питания БК 1830Л обеспечивает регулируемое выходное напряжение в диапазоне от 1,5 до 15 Вольт с максимальным током в нагрузке до 30 Ампер. На лицевой панели блоков питания этой серии расположен двойной стрелочный индикатор уровней выходного напряжения и потребляемого тока . Модель БК 1830 Л имеют самую совершенную на сегодняшний день защиту от превышения выходных напряжений, перегруз ок и от коротких замыканий, обеспечивая многоуровневую защиту подключенного оборудования . Наличие в схеме мощного трансформатора обеспечивает высокую надёжность данной модели. Оптимальный температурный режим задаётся расположенным на задней панели встроенным малошумящим вентилятором. Так как максимальный потребляемый ток современных коротковолновых трансиверов составляет 20 - 25 Ампер, то эта модель идеально подходит для работы в составе любой современной базовой радиостанции. На лицевой стороне БК 1830 Л расположены стандартные клеммы для подключения мощной нагрузки и две группы контактов, рассчитанные на нагрузку до 6 Ампер. К гнезду прикуривателя блока питания можно подключить нагрузку с потребляемым током до 10 Ампер. Таким образом, БК 1830 Л является универсальной моделью, рассчитанной под самые раз личные задач и пользователей . Для защиты блока питания от бросков пускового тока при подключении мощной нагрузки с потребляемым током, превышающим уровень 2,5 Ампера, сначала необходимо включить блок питания, а затем – нагрузку. Выключение оборудования следует производить в обратном порядке. Невыполнение этого требования может привести к выходу из строя наружного 5 - ти амперного предохранителя. Изящная конструкция корпуса имеет современный дизайн. Эргономичное расположение его органов управления обеспечивают максимальное удобство и комфорт в работе.

Технические характеристики Напряжение питания: 220 – 240 В/50 Гц Выходное напряжение: 13,8 ±2 В Максимальный ток нагрузки: 23 А Уровень пульсаций: ≤100мВ Защита: от короткого замыкания, от превышения температурного режима выходных транзисторов схемы, от превышения предельного уровня входного напряжения, от короткого замыкания и превышения тока в нагрузке Габаритные размеры: 181x6 3x190 мм Вес: 1.6кг 1. Кнопка «сеть вкл/выкл»: включает и выключает устройство 2. Индикатор питания «сеть вкл» : (горит, когда питание включено) 3. Разъем автомобильного прикуривателя (д о 10 А) 4. Встроенный предохранитель 4 A 5. Кабель входной мощности: 220В / 50Гц 7. Трёх полюсная вилка для подключения стандартного шнура питания 8. Встроенный вентилятор: обеспечивает оптимальны й тепловой режим 9. Клеммы питания: красная (+ )U ВЫХ , черная ( -)U ВЫХ

Параметры:

1.Напряжение питания: 220 В, 50±2 Гц
2.Напряжение в нагрузке: 1,5-15 В., регулируемое
3.Ток в нагрузке: 20 А (длительный режим),25 А(режим работы 30 минут),30 А пик. (кратковременный режим)(см график)
4.Нестабильность выходного напряжения в нагрузке ≤ 1%
5.Уровень пульсации выходного напряжения ≤ 10 мВ
6.Диапазон рабочих температур: 0°С - 40°С
7.Относительная влажность: <80%
8.Защита от превышения температурного режима выходных транзисторов схемы
9.Защита от превышения предельного уровня входного напряжения
10.Защита от короткого замыкания и превышения тока в нагрузке
11.Габаритные размеры: 240х300х150мм (Д х Ш х В)
12.Вес: 9 кг
