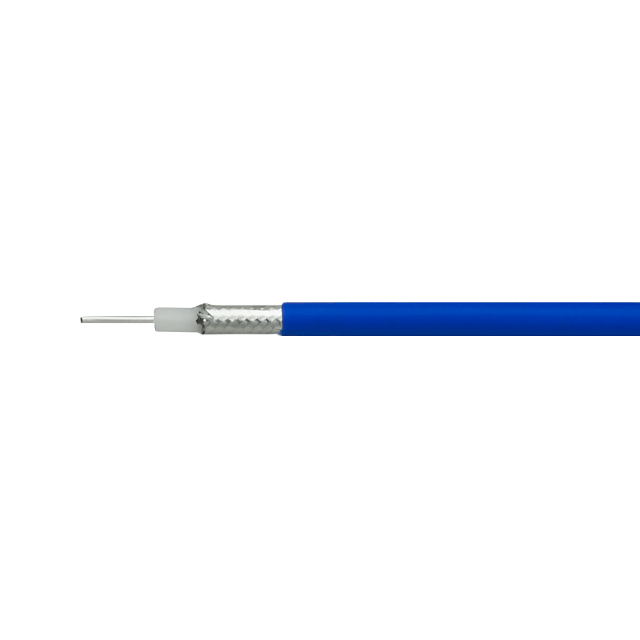

Baltic Signal RG-402 (CF-141-50-FEP)

Особенности

• RG-402 (CF-141-50-FEP) — это радиокабель 50 Ом специального назначения, обладающий усовершенствованным экраном повышенной жесткости. Центральная жила имеет серебряное покрытие для лучшей передачи ВЧ-сигнала. Несмотря на относительно небольшой диаметр, эта марка составляет конкуренцию более толстым коаксиальным кабелям и подходит для использования в промышленных отраслях.
• Основное назначение этого кабеля — соединение радиоустройств в условиях повышенных помех и уровня шума. Благодаря более прочному экрану, посторонние радиоволны практически не оказывают влияния на линию связи, построенную на базе этого провода. В связи с такой особенностью эта марка используется в специальных сферах, включая авионику, тактическую связь, средства РЭБ и точное измерительное оборудование.
• Вариант поставки CF-141-50-FEP имеет коаксиальную структуру, которая включает следующие элементы:

Проводящая жила Ø0,91 мм. Проводник выполнен из меди и имеет серебряное покрытие, улучшающее передающие качества за счет скин-эффекта;
Диэлектрический слой Ø2,98 мм. Диэлектрик из политетрафторэтилена (ПТФЭ) отвечает за соосное расположение элементов и единое волновое сопротивление 50 Ом на протяжении всей кабельной линии;
Экранирующий слой Ø3,58 мм. В отличие от других марок кабеля, здесь используется сплошной экран из пропаянной оплетки (медная оплетка, залитая оловом). Такая конструкция экрана создает лучшую защиту от наружных радиосигналов, чем обычная оплетка, использованная в более дешевых коаксиальных проводах;
Синяя FEP-оболочка Ø4,10 мм. Материал оболочки устойчив ко многим агрессивным средам и обладает феноменальной температурной стойкостью. Кабель можно использовать в помещениях и на улице при температурном диапазоне от -60°С до +155°С.
Провод обладает малым радиусом изгиба (8 мм для однократного изгиба и 40 мм для многократного), что делает удобным его прокладку и эксплуатацию в кабель-каналах и корпусном оборудовании. Из-за специфической структуры экрана рекомендуется избегать многократных изгибов и отдавать предпочтение фиксированному монтажу.

• Для своего небольшого диаметра кабель имеет отличные показатели затухания и обычно применяется для соединения оборудования на расстоянии 5–10 м. Например, на частоте 1 ГГц потери мощности составят около 39 дБ / 100 м, а при 3 ГГц — около 84 дБ. Максимальная рабочая частота — 34 ГГц. При расчете кабельной линии обязательно учитывайте бюджет вашей радиосистемы по мощности!
• Волновое сопротивление 50 Ом позволяет использовать RG-402 не только в профессиональных, но и в общедоступных системах связи: например, для подключения антенн и приемников WiFi, усилителей сотового сигнала, анализаторов спектра и других приборов.
• Для семейства RG-402 выпускаются специальные напаиваемые разъемы популярных серий (включая N, SMA, F). Такие коннекторы удерживаются на проводе исключительно за счет пайки: корпус разъема припаивается к оплетке экрана. Для установки соединителей не требуется обжим гильзы или механическая фиксация прижимными элементами.

Характеристики

• Марка кабеля RG-402 (CF-141-50-FEP)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,91 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 2,98 мм
• Экран проволочная медная оплетка, покрытая оловом
• Диаметр экрана 3,58 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 4,10 мм
• Цвет синий
• Рабочая частота 0–34 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 5000В
• Рабочее напряжение 1900В
• Затухание (на 100 м)

500 МГц: 26 дБ

1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ

• Минимальный радиус изгиба (однократный) 8 мм
• Минимальный радиус изгиба (многократный) 40 мм
• Рабочая температура от -60°C до +155°C
• Вес 4,4 кг / 100 м
