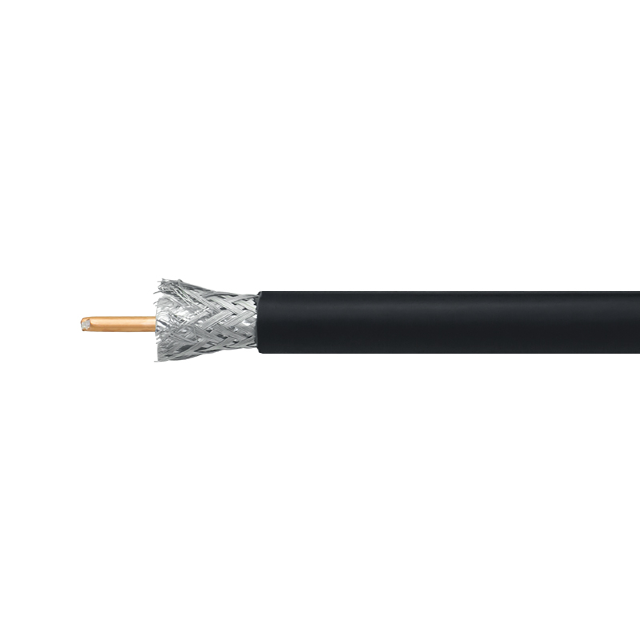

Baltic Signal 8D-FB CCA LSZH FR (черный)

Особенности

• Популярный кабель 8D-FB CCA от Baltic Signal теперь и в огнестойком исполнении! Версия LSZH FR имеет безгалогенную оболочку, которая не поддерживает горение и при контакте с огнем выделяет минимальное количество дыма. Все это — в дополнение к другим преимуществам марки, таким как низкие потери и удобство монтажа в помещениях и на открытом воздухе.
• В отличие от более тонких «коаксиалов», радиокабель 8D-FB обладает малыми потерями мощности, и при этом предлагает пользователям удобство при прокладке и эксплуатации линий связи. Благодаря малому радиусу изгиба (60 мм при однократном сгибании), провод 8D легко проложить в зданиях, используя наличествующую инфраструктуру: обычные кабельные лотки, коробы, этажные щитки и т. п. Низкий коэффициент затухания допускает прокладку трасс длиною 20–30 м без использования промежуточных усилителей.
• Наиболее часто марка кабелей 8D-FB применяется для соединения активного оборудования и антенн либо нескольких активных ВЧ-устройств друг с другом.
• Среди востребованных юзкейсов:

Подключение внешних и внутренних «раздающих» антенн к усилителям сигнала — репитерам и бустерам;
Коммутация репитеров и бустеров в сложных многоуровневых системах усиления;
Усиление мобильного интернета за счет подключения уличной приемной антенны к LTE-роутерам и модемам;
Подсоединение внешней антенны к решениям класса M2M и IoT, содержащим сотовый модуль для выхода в интернет;
Подключение компонентов беспроводных WiFi-сетей (антенн и точек доступа);
Применение в лабораторных испытательных стендах для настройки и проверки радиооборудования.
Линии связи на основе этой марки кабеля пригодны для трансляции сигнала частотой до 6 ГГц. В то же время наилучшие результаты достигаются при передаче сигнала в пределах 3 ГГц. Провод имеет волновое сопротивление 50 Ом, что обеспечивает согласование при использовании с сотовым оборудованием GSM/3G/4G и WiFi.

• Снижение мощности при передаче по кабелю 8D-FB значительно меньше, чем при эксплуатации «коаксиалов» младших серий. Так, на распространенной GSM-частоте 900 МГц затухание на линии 100 м составит лишь 13,6 дБ, а на LTE-частоте 2500 МГц — 24,8 дБ. Для сравнения, более тонкий кабель 5D на тех же частотах будет иметь потери 20,2 и 37,4 дБ соответственно!
• Коаксиальная структура подразумевает наличие двух проводников (центральной жилы и экрана), разделенных слоем диэлектрического материала.
• Полная структура следующая:

Внутренний проводник: алюминиевая проволока с медным покрытием Ø2,56 мм;
Изоляция (диэлектрик): полиэтилен физического вспенивания Ø7,35 мм;
1-й экран: сплошная алюминиевая фольга, намотанная на диэлектрик;
2-й экран: алюминиево-магниевая оплетка высокой плотности Ø8,25 мм;
Наружная оболочка: малодымный материал, не поддерживающий горение (LSZH — Low Smoke Zero Halogen), черный цвет, Ø10,15 мм.

• Марка 8D совместима со многими ВЧ-коннекторами, востребованными в системах радиосвязи и усиления сотового сигнала. В продаже доступны разъемы N-типа, SMA, RP-SMA (для WiFi), TNC, BNC и прочие.
• В режиме эксплуатации кабель выдерживает температуры в пределах от -60°C до +75°C. Монтаж трассы рекомендуется производить при температуре окружающей среды от -20°C до +50°C. Наружная оболочка устойчива к УФ-излучению, перепадам температуры, повышенной влажности и другим внешним факторам.

Характеристики

• Марка кабеля 8D-FB CCA LSZH FR
• Центральный проводник (материал) алюминий, плакированный медью
• Центральный проводник (диаметр) 2,56 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 7,35 мм
• Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
• Конфигурация оплетки 168 x 0,15 мм
• Диаметр экрана 8,25 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 10,15 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 82 ±2 пФ/м
• Скорость распространения 82%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 80 дБ
• Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
• Сопротивление внешнего проводника по постоянному току 13 Ом/км
• Сопротивление изоляции 5000 МОм/км
• Испытательное напряжение изоляции 2500В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м)

150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ

• Минимальный радиус изгиба (однократный) 60 мм
• Минимальный радиус изгиба (многократный) 200 мм
• Усилие на разрыв 700 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +75°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +75°C
• Длина кабеля в бухте 200 м
• Вес 11,5 кг / 100 м
