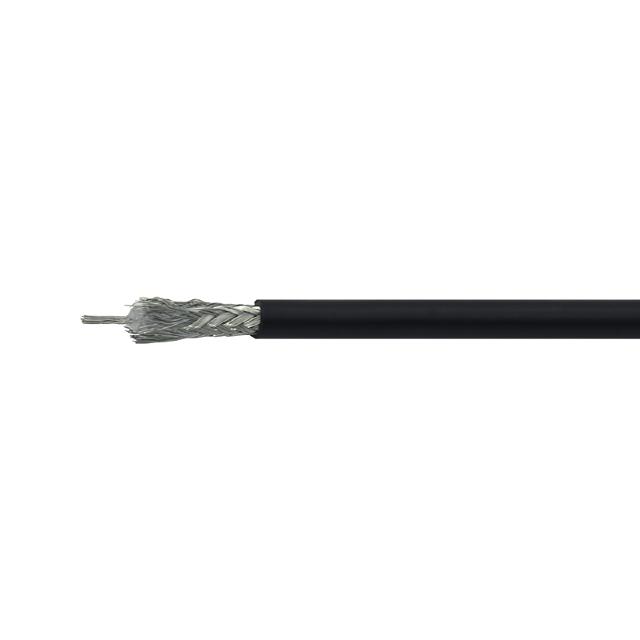

Baltic Signal RG-58 C/U (черный)

Особенности

• Кабель RG-58 C/U с центральным многожильным проводником удобен как для стационарного монтажа, так и для временных соединений. Лучшие показатели затухания «коаксиал» демонстрирует в диапазоне частот до 3 ГГц, что делает его лучшим решением для использования в системах усиления сотовой связи и мобильного интернета. Кабель совместим с сотовым оборудованием по импедансу (50 Ом) и рекомендуется для соединения устройств на расстоянии 5–10 м.
• Несмотря на невысокую стоимость, RG-58 C/U полностью пригоден для выполнения рядовых задач коммутации. Кабель обладает всеми достоинствами, свойственными коаксиальным кабелям этой серии: высокой гибкостью, сопротивляемостью на излом, устойчивостью к износу и истиранию.
• Центральная жила кабеля состоит из плетеной проволоки (Ø0,92 мм). Тонкие проводки из луженой меди переплетены друг с другом и образуют единый проводник;
• Между центральным проводником и экраном находится прослойка диэлектрика (Ø2,95 мм) из полиэтилена, которая сохраняет взаимное расположение внутреннего проводника и экрана;
• Экран представляет собой оплетку из луженого омедненного алюминия;
• Внешняя оболочка Ø5,00 изготовлена из черного ПВХ, устойчивого к погодным воздействиям (допускается уличный монтаж).
• По сравнению с кабелем RG-58 A/U, который имеет сплошную медную жилу, версия C/U с плетеной жилой обладает рядом достоинств, основное из которых — более высокая гибкость. Такой провод лучше переносит многократные механические воздействия и выдерживает больше циклов сгибания.
• К недостаткам кабеля с плетеной жилой следует отнести повышенный коэффициент затухания, который достигает 53 дБ на частоте 900 МГц и 98 дБ на частоте 2500 МГц. Поскольку использование RG-58 C/U сопряжено с более высокими потерями мощности, чем при использовании аналога с цельной жилой, этот кабель рекомендуется использовать на небольших расстояниях (не более 10 м). Для ответственных проектов, предъявляющих повышенные требования к линиям передачи, рекомендуем использовать кабель с цельной жилой RG-58 A/U или более производительные марки 5D-FB, 8D-FB и аналогичные.

Характеристики

• Марка кабеля RG-58 C/U
• Центральный проводник (материал) луженая медь
• Центральный проводник (диаметр) 0,92 мм
• Конфигурация проводника 19 x 0,18 мм
• Изоляция (материал) полиэтилен
• Изоляция (диаметр) 2,95 мм
• Экран оплетка из луженого омедненного алюминия
• Конфигурация оплетки 112 x 0,1 мм
• Диаметр экрана 3,50 мм
• Внешняя оболочка (материал) полихлорвинил (ПВХ)
• Внешняя оболочка (диаметр) 5,00 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 101 пФ/м
• Скорость распространения 66%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 60 дБ
• Сопротивление внутреннего проводника по постоянному току 40 Ом/км
• Сопротивление внешнего проводника по постоянному току 40 Ом/км
• Сопротивление изоляции 1000 МОм/км
• Испытательное напряжение изоляции 1000В
• Напряжение пробоя оболочки 1000В
• Затухание (на 100 м)

150 МГц: 19,30 дБ

280 МГц: 28,25 дБ

350 МГц: 33,40 дБ

400 МГц: 37,60 дБ

800 МГц: 51,00 дБ

900 МГц: 53,50 дБ

1200 МГц: 63,50 дБ

1500 МГц: 71,50 дБ

1800 МГц: 77,50 дБ

1900 МГц: 79,00 дБ

2000 МГц: 81,00 дБ

2500 МГц: 98,00 дБ

2700 МГц: 105,20 дБ

3000 МГц: 114,00 дБ

• Минимальный радиус изгиба (однократный) 20 мм
• Минимальный радиус изгиба (многократный) 50 мм
• Усилие на разрыв 100 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +70°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +70°C
• Длина кабеля в бухте 100 м
• Вес 2,95 кг / 100 м
