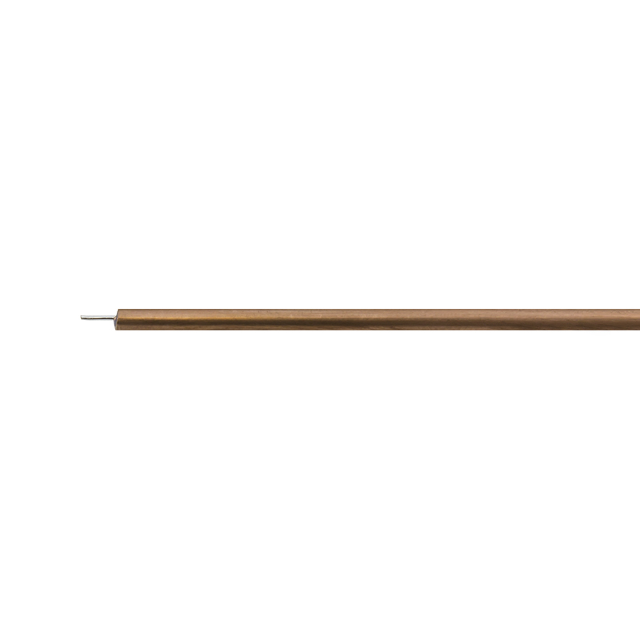

Baltic Signal RG-405 (SR-086-50)

Особенности

• Кабель малого диаметра с жесткой структурой SR-086-50 разработан специально для радиосистем, требующих повышенной устойчивости к помехам и внешним сигналам различной природы. Этот кабель подходит для эксплуатации в «зашумленной» среде. Защита от посторонних источников сигнала реализуется за счет плотного сплошного экрана из меди, а малые потери мощности — за счет посеребренной центральной жилы.
• Сферы применения SR-086-50 включают авионику (авиационную аппаратуру), военную отрасль, радары, космическую (спутниковую) связь.
• Большинство коаксиальных кабелей для радиосвязи и телевидения используют плетеный экран, который иногда сочетается с дополнительной защитой из фольги. Однако даже оплетка высокой плотности не обеспечивает столь же качественную изоляцию, как сплошной лист металла. SR-086-50 использует в качестве внешнего проводника медную трубку, которая создает надежную преграду для возможных помех и наводок.
• Провод включает следующие элементы:
• Центральный проводник (Ø0,51 мм, посеребренная медь). Плакировка серебром улучшает проводимость, что обеспечивает лучшие показатели затухания по сравнению с другими кабелями аналогичного диаметра;
• Диэлектрическая изоляция (Ø1,68 мм, PTFE). Слой диэлектрика необходим, чтобы создать соосное расположение центральной жилы и экрана. От диаметра и проницаемости этого материала также зависит импеданс (серия RG-405 имеет импеданс 50 Ом);
• Экран (Ø2,20 мм, медная трубка). Сплошной экран из чистой меди препятствует воздействию сигналов снаружи, которые могли бы нарушить работу кабельной линии. Также он препятствует излучению передаваемого сигнала вовне.
• Модификация SR-086-50 имеет экран в качестве наружного элемента — дополнительная оболочка отсутствует! В связи с этим рекомендуется использовать эту марку провода только в условиях, безопасных для медной трубки. Если внешняя среда может разрушить экран, необходимо использовать альтернативный вариант с оболочкой из FEP.
• Коаксиальная серия RG-405 применяется с особой разновидностью разъемов, которые не используют обжимной или прижимной метод установки. Вместо этого коннекторы просто напаиваются на кабель: на первом этапе на проводник напаивается игла (пин), на втором этапе на экран припаивается корпус. Таким образом, для монтажа разъемов достаточно одного паяльного инструмента. Кабель часто используется с коннекторами N- и SMA-серий.
• Из-за малого диаметра SR-086-50 имеет достаточно высокие показатели затухания: 66 дБ на частоте 1000 МГц, 132 дБ на частоте 3000 МГц и 151 дБ на частоте 5000 МГц. Максимальная рабочая частота — 20 ГГц. Как правило, этот кабель применятся для коротких соединений, поскольку существенные потери мощности ограничивают его использование в составе протяженных кабельных трасс.
• Сильной стороной кабеля является резистентность к широкому спектру температур: допустима эксплуатация в пределах от -60°С до +155°С. Из-за жесткого экрана не рекомендуется регулярно сгибать и разгибать провод: предпочтительным является разовый фиксированный монтаж с радиусом изгиба до 8 мм.

Характеристики

• Марка кабеля RG-405 (SR-086-50)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,51 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 1,68 мм
• Экран сплошная медная трубка
• Диаметр экрана 2,20 мм
• Рабочая частота 0–20 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 3000В
• Рабочее напряжение 1500В
• Затухание (на 100 м) 500 МГц: 46 дБ

1000 МГц: 66 дБ
3000 МГц: 132 дБ
5000 МГц: 151 дБ
10000 МГц: 223 дБ
20000 МГц: 328 дБ

• Минимальный радиус изгиба (однократный) 8 мм
• Минимальный радиус изгиба (многократный) 30 мм
• Температура, выдерживаемая внешним проводником +175°C
• Рабочая температура от -60°C до +155°C
• Вес 2,1 кг / 100 м
