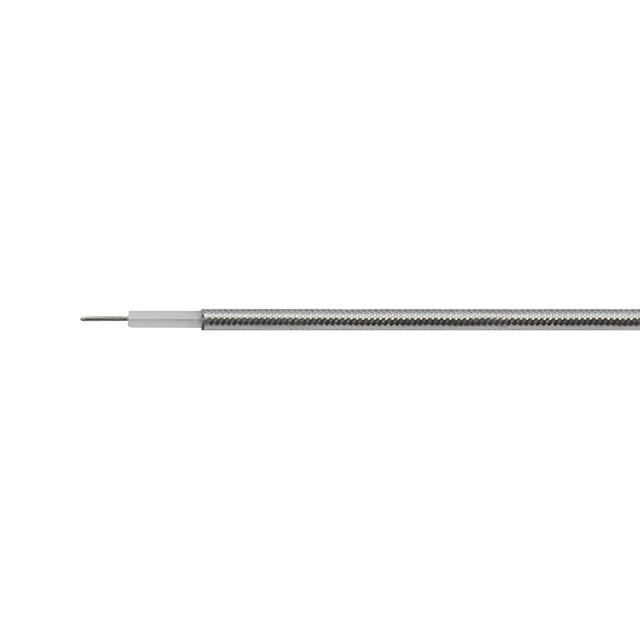

Baltic Signal RG-405 (CF-086-50)

Особенности

• CF-086-50 от Baltic Signal — тонкий кабель полужесткого типа, принадлежащий семейству RG-405. Особенностью этой марки является улучшенная защита от помех, которая достигается использованием сплошного экрана из луженой медной оплетки. Провод имеет малый диаметр (всего 2,2 мм) и применяется для коротких коммутаций приемопередатчиков и антенн. Эта версия не имеет наружного кожуха (оболочки).
• Как правило, радиокабели небольшого диаметра защищены от посторонних сигналов плетеным экраном и/или фольгой. Такие экраны обеспечивают достаточную защиту в бытовых радиосистемах, но могут быть недостаточными в специальных и военных применениях. Для защиты от помех RG-405 использует улучшенный внешний проводник, что позволяет применять эту марку в составе оборудования аэрокосмического, авиационного и тактического назначения.
• Типологически провод относится к полужестким, а его конструкция состоит из следующих элементов:
• Центральная посеребренная жила (диаметр 0,51 мм). Медная проволока покрыта серебром, что снижает потери, повышает амплитудную стабильность и позволяет передавать сигнал высоких частот;
• Изоляция (диаметр 1,68 мм). Слой диэлектрика из полимера тетрафторэтилена (ПТФЭ) обеспечивает правильное соосное расположение элементов и стабильное сопротивление 50 Ом;
• Внешний экран (диаметр 2,20 мм). Экран защищает линию передачи от наружных сигналов и предотвращает утечку передаваемого сигнала. Данный кабель использует особый полужесткий экран, состоящий из медной оплетки с покрытием оловом. Экранирующий слой является сплошным, что снижает проницаемость и обеспечивает лучшую защиту.
• Разновидность CF-086-50 не имеет оболочки: верхним слоем является луженая оплетка. При выборе кабеля следует учитывать внешнюю среду. Если есть риск физического или химического повреждения внешнего проводника, следует отдать предпочтение защищенному варианту с инертной FEP-оболочкой.
• Поскольку RG-405 имеет повышенную жесткость, рекомендуется применять этот кабель для разового стационарного монтажа. В этом случае разрешен радиус изгиба 4 мм. Если планируется часто перемещать и сгибать кабель, то допустимый радиус изгиба возрастает до 25 мм. Эксплуатация кабельных линий возможна при низких и высоких температурах: паспортный диапазон — от -60°С до +155°С.
• Кабель является очень тонким, поэтому он неизбежно вносит существенное затухание в мощность передаваемого сигнала. При частоте 1000 МГц потери из расчета на 100 м составят 67 дБ, а на частоте 5000 МГц — уже 164 дБ. Максимальная рабочая частота — 20 ГГц. При проектировании радиосистемы обязательно учитывайте коэффициент затухания кабельной линии и закладывайте необходимый бюджет мощности в ваше оборудование!
• Для изготовления кабельных сборок на базе CF-086-50 применимы особые коннекторы, не требующие обжима или механической фиксации. Эти разъемы монтируются с использованием обычной паяльной станции: центральный контакт припаивается к проводнику, а корпус — к оплетке. Для семейства RG-405 выпускаются коннекторы N-серии, SMA и пр.

Характеристики

• Марка кабеля RG-405 (CF-086-50)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,51 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 1,68 мм
• Экран проволочная медная оплетка, покрытая оловом
• Диаметр экрана 2,20 мм
• Рабочая частота 0–20 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 3000В
• Рабочее напряжение 1500В
• Затухание (на 100 м) 500 МГц: 49 дБ

1000 МГц: 67 дБ
3000 МГц: 135 дБ
5000 МГц: 164 дБ
10000 МГц: 246 дБ
20000 МГц: 360 дБ

• Минимальный радиус изгиба (однократный) 4 мм
• Минимальный радиус изгиба (многократный) 25 мм
• Рабочая температура от -60°C до +155°C
• Вес 1,7 кг / 100 м
