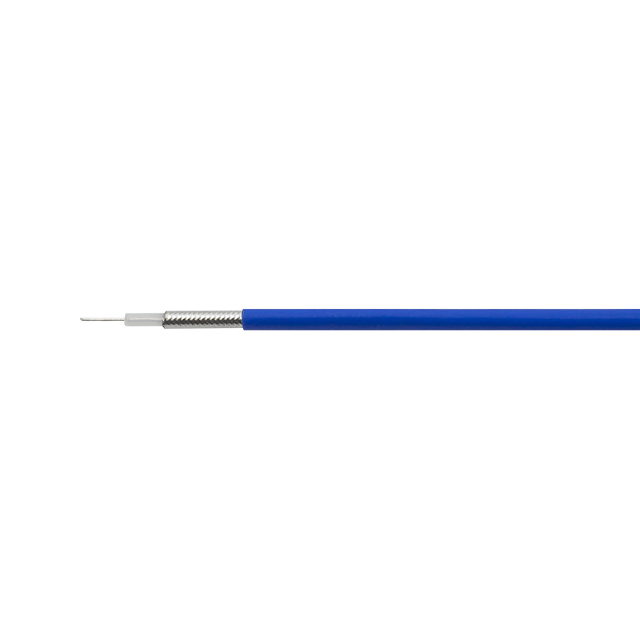

Baltic Signal RG-405 (CF-086-50-FEP)

Особенности

• Тонкий кабель коаксиального типа RG-405 (Ø2,69 мм) служит для соединения радиоустройств в системах, имеющих повышенные требования к отказоустойчивости и защите от внешних помех. Благодаря надежному сплошному экрану, этот полужесткий кабель передает ВЧ-сигнал с минимальными искажениями и потерями. Применение RG-405 допустимо не только в бытовых системах связи, но также в составе промышленных решений и оборудования спецназначения.
• Версия кабеля с маркировкой CF-086-50-FEP имеет медную жилу с серебряным покрытием, сплошной экран из луженой медной оплетки и защитную оболочку, устойчивую ко многим агрессивным средам.
• Главное преимущество RG-405 перед другими марками аналогичного диаметра заключается в использовании посеребренной жилы и надежного экрана. Серебряное покрытие повышает качество передачи за счет снижения потерь, а сплошной внешний проводник изолирует радиолинию от внешних шумов и помех.
• Вариант кабеля SF-086-50-FEP имеет нижеприведенную структуру:
• Центральный проводник: цельная жила SC (медь с серебряным покрытием). Проводник имеет диаметр 0,51 мм, легко гнется и за счет серебряной плакировки передает сигнал с минимальными потерями;
• Диэлектрический изолятор: слой изоляции PTFE (фторопласт-4). Этот элемент имеет диаметр 1,68 мм. Диаметр и свойства диэлектрика определяют волновое сопротивление 50 Ом и препятствуют соприкосновению жилы и экрана;
• Внешний проводник (экран): пропаянная оплетка из меди с покрытием оловом. Диаметр — 2,20 мм. Сплошной экран образует эффективную защиту от сторонних ВЧ-сигналов, благодаря чему RG-405 может эксплуатироваться в условиях повышенного радиошума;
• Внешняя оболочка: синий FEP (фторэтиленпропилен) диаметром 2,69 мм. Материал устойчив ко многим агрессивным агентам и не теряет своих свойств при широком диапазоне рабочих температур.
• Разновидность RG-405 с экраном из пропаянной оплетки относится к полужестким кабелям. По гибкости она уступает маркам аналогичного диаметра с обычной проволочной оплеткой, однако именно особая конструкция экрана обеспечивает защиту линии передачи от возможных искажений.
• В связи с особой структурой экрана этот кабель рекомендуется использовать в сценариях с фиксированным монтажом и однократными изгибами (радиусом до 4 мм). При многократных циклах сгибания радиус не должен быть менее 25 мм.
• Марка RG-405 используется в отраслях, где не допускается снижение качества радиопередачи под влиянием внешних помех. Этот кабель находит свое применение в авиационном приборостроении, радарных комплексах, системах экстренной радиосвязи и других особенно ответственных применениях.
• Из-за малого диаметра RG-405 не способен обеспечить низкие показатели затухания при прокладке многометровых трасс. Так, потери на частоте 1 ГГц составляют около 67 дБ / 1000 м, а на частоте 3 ГГц — около 135 дБ. В связи с этим RG-405 обычно используется только для коротких коммутаций, например, для соединения внутренних радиокомпонентов одного устройства.
• Материалы кабеля пригодны к работе при широком диапазоне температур от -60°С до +155°С. Таким образом, допускается использование кабеля в разогретых помещениях, под открытым солнцем или на улице при морозе.
• Для подключения кабеля к оборудованию применяются специальные разъемы напаиваемого типа, которые не нуждаются в обжиме. Эти коннекторы крепятся за счет пайки корпуса разъема к экрану провода. Центральный пин (контакт) также устанавливается пайкой. Для семейства RG-405 выпускаются напаиваемые коннекторы популярных ВЧ-соединителей N-type, SMA и др.

Характеристики

• Марка кабеля RG-405 (CF-086-50-FEP)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,51 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 1,68 мм
• Экран проволочная медная оплетка, покрытая оловом
• Диаметр экрана 2,20 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 2,69 мм
• Цвет синий
• Рабочая частота 0–20 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 3000В
• Рабочее напряжение 1500В
• Затухание (на 100 м) 500 МГц: 49 дБ

1000 МГц: 67 дБ
3000 МГц: 135 дБ
5000 МГц: 164 дБ
10000 МГц: 246 дБ
20000 МГц: 360 дБ

• Минимальный радиус изгиба (однократный) 4 мм
• Минимальный радиус изгиба (многократный) 25 мм
• Рабочая температура от -60°C до +155°C
• Вес 2,0 кг / 100 м
