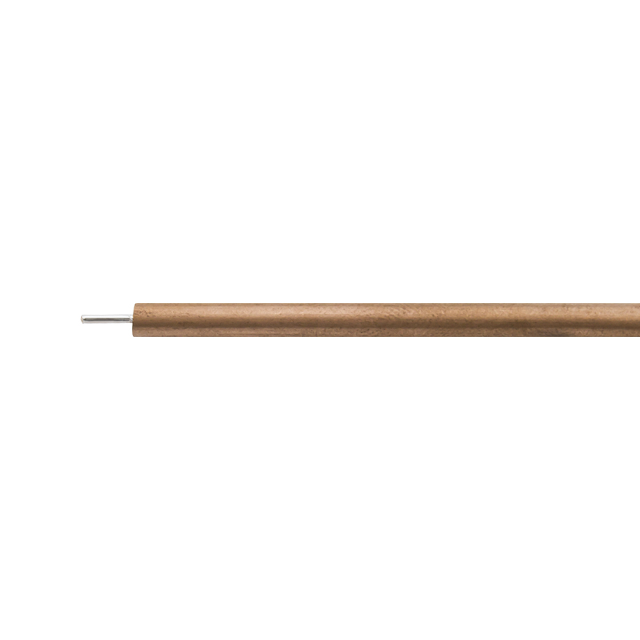

Baltic Signal RG-402 (SR-141-50)

Особенности

• SR-141-50 от Baltic Signal — это жесткая разновидность радиочастотного кабеля RG-402. В отличие от других кабелей этого семейства, жесткая версия имеет сплошной экран, выполненный из медной трубки. Как правило, SR-141-50 используется в составе специализированных решений, где предусмотрены особые требования к надежности и экранированию линии передачи. К таким отраслям относятся чувствительные ВЧ-приборы и радары, авионика, спутниковые коммуникации и другие системы с волновым сопротивлением 50 Ом.
• Большинство коаксиальных кабелей небольшого диаметра в качестве экрана используют оплетку. Однако даже оплетка высокой плотности является проницаемой для ВЧ-сигнала. Лучшим решением с точки зрения экранирования является использование цельной металлической трубки: такой подход используется в промышленных фидерах. Трубка покрывает 100% площади кабельной линии и максимально надежно защищает радиолинию от утечек сигнала и влияния наружных помех.
• SR-141-50 типологически относится именно к такой разновидности коаксиального кабеля. Структурно он состоит из следующих компонентов:
• Центральная жила (однопроволочная) Ø0,91 мм. Проводник представлен медной проволок, покрытой тонким слоем серебра. За счет скин-эффекта, который проявляется на высоких частотах, сигнал передается в поверхностном слое кабеля и практически не проникает в толщу жилы. Таким образом, серебряное покрытие является основной средой передачи, которая обеспечивает низкие потери сигнала;
• Изоляция (диэлектрик) Ø2,98 мм. Диэлектрический материал, расположенный вокруг центральной жилы, обеспечивает соосную структуру и постоянство электрических характеристик. Четко выверенный диаметр и правильно подобранный материал (ПТФЭ — политетрафторэтилен) обеспечивают волновое сопротивление 50 Ом с минимальной погрешностью;
• Внешний проводник (экран) Ø3,58 мм. Наружная медная трубка является надежным экраном, который изолирует сигнал внутри кабельной линии и препятствует влиянию посторонних сигналов. Благодаря сплошной трубке, достигается максимальное экранирование, но при этом снижается гибкость кабеля.
• Отсутствие наружной оболочки — важный фактор, который следует учитывать при монтаже и эксплуатации. Экран ничем не защищен, и при неблагоприятных условиях может разрушаться под внешним воздействием. Если планируется использовать кабель в среде, которая представляет угрозу для меди, необходимо предусмотреть дополнительный кожух или использовать защищенный вариант RG-402.
• SR-141-50, как и другие разновидности серии RG-402, рассчитан на работу как при очень низких, так и при экстремально высоких температурах. Допустимый температурный диапазон — от -60°С до +155°С. Из-за цельного медного экрана эта разновидность кабеля относится к жесткому типу с минимальным радиусом изгиба 12,5 мм. Если провод планируется сгибать/разгибать несколько раз, радиус не должен быть менее 50 мм.
• Поддерживается передача радиосигнала частотой до 34 ГГц. Как и в случае с другими «коаксиалами», коэффициент затухания стремительно растет по мере возрастания частоты. Например, на частотах мобильной связи (500–3000 МГц) потери находятся в диапазоне 26–82 дБ на 100 м. При увеличении частоты до 10 ГГц потери возрастут до 136 дБ, а при частоте 20 ГГц — до 209 дБ.
• Марка SR-141-50 совместима с типовыми коннекторами SMA, N- и F-типа. При этом с таким кабелем применяются специальные напаиваемые разъемы, не требующие обжима или механического прижимного крепления. Их установка сводится к простой пайке центрального контакта и экрана.

Характеристики

• Марка кабеля RG-402 (SR-141-50)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,91 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 2,98 мм
• Экран сплошная медная трубка
• Диаметр экрана 3,58 мм
• Рабочая частота 0–34 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 5000В
• Рабочее напряжение 1900В
• Затухание (на 100 м) 500 МГц: 26 дБ

1000 МГц: 37 дБ
3000 МГц: 82 дБ
5000 МГц: 91 дБ
10000 МГц: 136 дБ
20000 МГц: 209 дБ

• Минимальный радиус изгиба (однократный) 12,5 мм
• Минимальный радиус изгиба (многократный) 50 мм
• Температура, выдерживаемая внешним проводником +175°C
• Рабочая температура от -60°C до +155°C
• Вес 5,1 кг / 100 м
