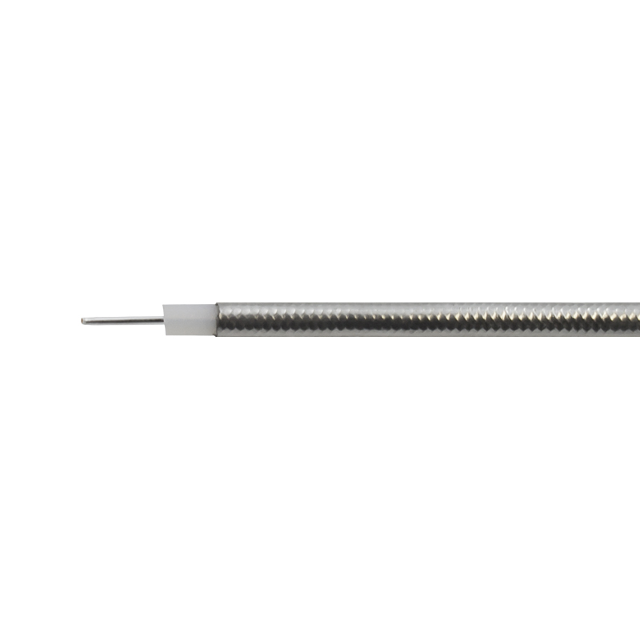

Baltic Signal RG-402 (CF-141-50)

Особенности

• Коаксиальный кабель CF-141-50 (серия RG-402) с полужесткой структурой состоит из центрального медного проводника с серебрением, диэлектрика и экрана. Эта версия не имеет защитной оболочки. Кабель CF-141-50 обычно используется в отраслях, где требуется надежная линия передачи с малыми потерями и особыми эксплуатационными характеристиками.
• Коаксиальные линии RG-402 отличаются низкими потерями, высокой степенью экранирования и гибкостью, достаточной для эксплуатации в промышленных условиях. Эта кабельная серия адаптирована для работы в ВЧ-диапазоне радиосвязи, мобильных коммуникаций, авиационного оборудования и радаров.
• Сохраняя соосную структуру между внутренними элементами, CF-141-50 обладает отличительными признаками, которые делают его уникальным решением в сфере радиокоммуникаций. Внутреннее устройство кабеля включает:
• Проводящая жила (Ø0,91 мм). Жила провода выполнена из меди с серебряным покрытием. Тонкий слой серебра способствует передаче радиосигнала с наименьшими потерями, а медная часть обеспечивает стойкость к износу даже при частых изгибах;
• Изоляция (Ø2,98 мм). Изолирующий материал (ПТФЭ — политетрафторэтилен) фиксирует расстояние между центральным проводником и экраном. За счет правильно подобранного диэлектрика достигаются равномерные электрические характеристики, включая волновое сопротивление 50 Ом;
• Экран (Ø3,58 мм). Особенностью кабеля является сплошной внешний проводник, составленный из проволочной медной оплетки, покрытой слоем олова. По сравнению с конвенциональной оплеткой, такой экран снижает утечку сигнала при работе на высоких частотах (включая частоты свыше 10 ГГц).
• CF-141-50 поставляется без наружной оболочки, внешний слой — это экран! Таким образом, эксплуатация этого кабеля должна производиться в безопасной среде, без контакта с веществами, который могут вызвать деградацию или разрушение оплетки. Для всех остальных случаев компания Baltic Signal предлагает версию с оболочкой ФЭП.
• Допустимая температура эксплуатации кабеля находится в диапазоне от -60°С до +155°С. Поскольку кабель имеет полужесткий экран, его рекомендуется использовать для фиксированной установки, без последующих изменений. В таком случае разрешен минимальный радиус изгиба 8 мм. Если кабельную линию планируется переставлять в дальнейшем, радиус изгиба не должен быть менее 40 мм.
• Особенностью серии RG-402 являются умеренные потери на высоких микроволновых частотах. Максимальная частота достигает 34 ГГц. Потери мощности на частотах традиционной радиосвязи при расчете на 100 метров находятся в диапазоне от 26 дБ (500 МГц) до 84 дБ (3000 МГц). Для сравнения, затухание на частоте 20 ГГц достигает 210 дБ.
• Общепринятое волновое сопротивление 50 Ом делает этот провод пригодным для эксплуатации в сетях беспроводной связи и мобильного интернета, включая оборудования GSM/LTE, WiFi, GPS/ГЛОНАСС и др.
• Для полужестких кабелей выпускаются особые напаиваемые разъемы, которые не нуждаются в обжиме при помощи кримпера. Монтаж этих соединителей производится простым припаиванием центральной жилы к пину разъема, а оплетки — к его корпусу. RG-402 поддерживает коннекторы N-типа, F-типа, SMA и др.

Характеристики

• Марка кабеля RG-402 (CF-141-50)
• Центральный проводник (материал) посеребренная медь (SC)
• Центральный проводник (диаметр) 0,91 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 2,98 мм
• Экран проволочная медная оплетка, покрытая оловом
• Диаметр экрана 3,58 мм
• Рабочая частота 0–34 ГГц
• Волновое сопротивление 50 Ом
• Погонная емкость 95,1 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 5000В
• Рабочее напряжение 1900В
• Затухание (на 100 м) 500 МГц: 26 дБ

1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ

• Минимальный радиус изгиба (однократный) 8 мм
• Минимальный радиус изгиба (многократный) 40 мм
• Рабочая температура от -60°C до +155°C
• Вес 4,1 кг / 100 м
