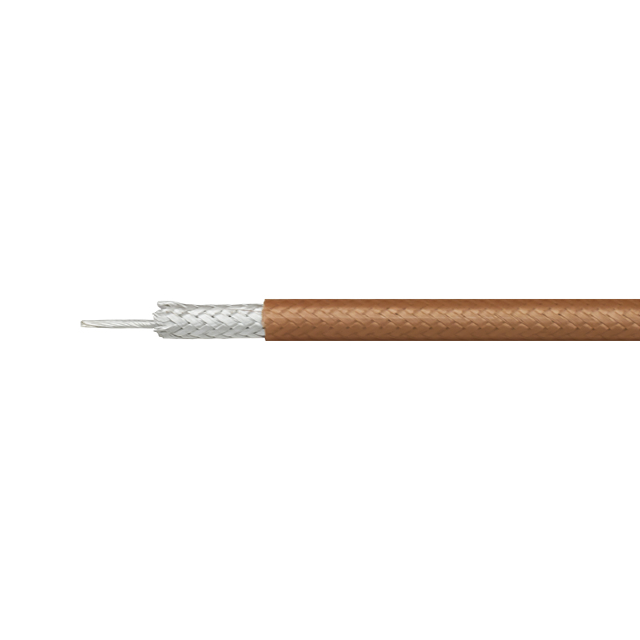

Baltic Signal RG-400

Особенности

• Качественно экранированный коаксиальный кабель RG-400 обладает инертной оболочкой, устойчивой к высоким температурам. Использование многопроволочного проводника позволило добиться высокой гибкости провода и повысить удобство монтажа. Марка RG-400 имеет сопротивление 50 Ом и применима в разнообразных промышленных сферах, включая системы коммуникации в авиационной и космической отраслях.

• В составе RG-400 используются материалы повышенной надежности. Этот провод должен обеспечить бесперебойное функционирование линии связи в экстремальных условиях, при больших и низких температурах, а также при контакте с опасными веществами. По своей структуре RG-400 является близким аналогом RG-142, однако, в отличие от последнего, использует не цельный, а многопроволочный проводник.
• Структура радиокабеля состоит из следующих элементов:
• Проводник — медная витая жила Ø1,0 мм с конфигурацией 19 x Ø0,20 мм. Проводки, из которых состоит проводник, покрыты серебром. Такая конструкция жилы обеспечивает высокую эластичность, позволяя сильнее сгибать провод во время монтажных работ;
• Диэлектрик — слой PTFE (фторопласт) для соблюдения соосного расположения проводника и экрана. Диаметр внутренней изоляции — 3 мм;
• Экран — защитный слой, который также часто называют внешним проводником. Марка RG-400 имеет экран в виде двух самостоятельных проволочных оплеток, которые ограждают линию передачи от наружных радиошумов и удерживают транслируемый сигнал внутри коаксиала. Оплетки имеют высокую плотность и также выполнены из меди, покрытой серебром. Экран имеет диаметр 3,95 мм;
• Оболочка — заключительный, внешний слой кабеля, контактирующий непосредственно с внешней средой. Использован материал FEP (фторэтиленпропилен), который отличается химической инертностью и огнеупорностью. Благодаря этим качествам, провод пригоден к использованию в неблагоприятных внешних условиях без ухудшения эксплуатационных свойств. Наружный диаметр не превышает 4,95 мм.
• Уникальные характеристики RG-400 позволяют использовать его для передачи ВЧ-сигнала в особенно ответственных проектах, где применение других марок недопустимо из-за ограничений, накладываемых внешней средой.
• Рабочая температура от -60°С до +200°С позволяет прокладывать кабель вблизи источников тепла, например, рядом с сильно греющимся оборудованием, а также использовать его при минусовых температурах;
• Инертность FEP делает возможным контакт провода с химическими веществами, которые разрушительно влияют на другие типы оболочек;
• Малый радиус однократного изгиба (25 мм) упрощает монтаж линий связи в транспортных средствах, серверных комнатах и других тесных локациях;
• Многопроволочная жила более устойчива к вибрациям и регулярным физическим воздействиям, чем сплошной проводник.
• При помощи RG-400 можно соединить любое ВЧ-оборудование, работающее в частотном диапазоне до 12,4 ГГц. Однако из-за малой толщины кабеля и соответствующих показателей затухания этот кабель рекомендуется для работы на частотах до 3000 МГц. Коэффициент затухания кабеля зависит от частоты и составляет 15 дБ @ 100 МГц и 88 дБ @ 3000 МГц. Оптимальным является использование этого кабеля для линий связи протяженностью 5–10 м.

Характеристики

• Марка кабеля RG-400
• Центральный проводник (материал) медь, плакированная серебром
• Центральный проводник (диаметр) 1,00 мм
• Конфигурация проводника 19 x 0,20 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 3,00 мм
• Экран двойной (двойная медная оплетка, плакированная серебром)
• Диаметр экрана 3,95 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 4,95 мм
• Цвет розовый
• Волновое сопротивление 50 Ом
• Погонная емкость 105 пФ/м
• Скорость распространения 70%
• Испытательное напряжение 5000В
• Рабочее напряжение 3000В
• Затухание (на 100 м)

100 МГц: 15,00 дБ

400 МГц: 30,00 дБ

1000 МГц: 48,00 дБ

3000 МГц: 88,10 дБ

• Минимальный радиус изгиба (однократный) 25 мм
• Минимальный радиус изгиба (многократный) 50 мм
• Рабочая температура от -60°C до +200°C
• Длина кабеля в бухте 300 м
