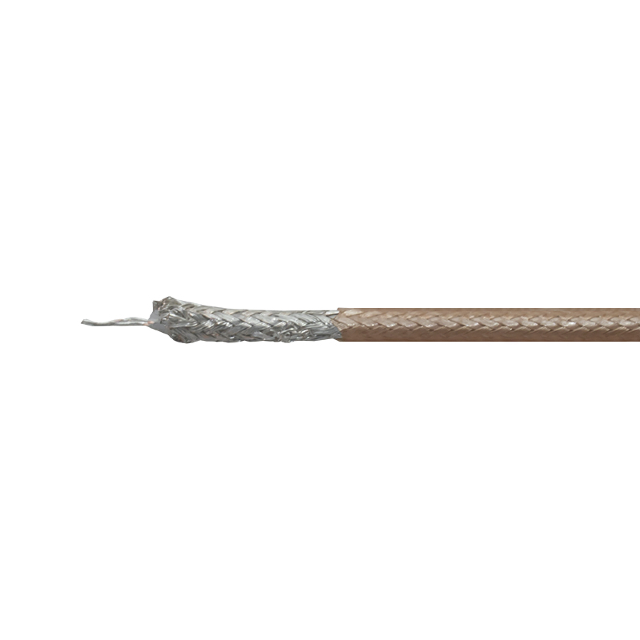

Baltic Signal RG-316

Особенности

• RG-316 — это распространенная марка тонкого коаксиального кабеля, которая служит для изготовления антенных адаптеров (пигтейлов), а также для внутренней коммутации устройств сотовой связи и WiFi. За счет малого диаметра (всего 2,45 мм) этот кабель имеет повышенную гибкость, легко гнется и может быть интегрирован в небольшие корпусы и герметичные боксы устройств.
• Самое часто использование марки RG-316 связано с производством пигтейлов — ВЧ-переходников на коротком отрезке провода (обычно до 30 см). В отличие от цельных переходников, пигтейлы допускают использование разногабаритных разъемов. Например, при помощи такого адаптера можно обеспечить совместимость крупных антенных коннекторов, таких как N и SMA, с компактными модемными входами TS9 и CRC9.
• Второе удобство пигтейлов связано с процессом их монтажа. Часто жесткие конструкции с толстым проводом и цельным переходником неудобны для прокладки и подключения, в то время как пигтейл на базе RG-316 обеспечивает необходимую гибкость на последнем участке кабельной трассы.
• Также RG-316 применяется для внутренней коммутации оборудования: например, для соединения беспроводных модулей с антеннами внутри корпусов WiFi-роутеров, точек доступа и разнообразных LTE-устройств. Кабель поддерживает передачу сигнала частотой до 6000 МГц, однако из-за высокого коэффициента затухания рекомендуемая частота находится в диапазоне 0–3000 МГц.
• Несмотря на свою гибкость, RG-316 остается «коаксиалом» с обычной структурой, состоящей из двух проводников с соосным (англ. co-axial) расположением. Составляющие части:
• Центральный многожильный проводник Ø0,5 мм. Проводник состоит из 7 отдельных медных проводков, покрытых тонким слоем серебра. Плетеный проводник обладает повышенной гибкостью, что позволяет сгибать и разгибать провод, не боясь повреждения проводящей жилы;
• Слой изоляции (диэлектрика) Ø1,48 мм. Диэлектрическим материалом выступает PTFE — политетрафторэтилен. Изоляция сохраняет правильную геометрию кабеля, не позволяя нарушиться электрическим характеристикам линии передачи;
• Внешний проводник (экран) Ø1,95 мм. Экранирующим слоем, защищающим линию передачи от электромагнитного влияния внешней среды, является проволочная оплетка. Как и центральный проводник, она выполнена из меди, покрытой серебром;
• Наружная оболочка Ø2,45 мм. Оболочка розового цвета из FEP (фторэтиленпропилена) оберегает внутренние элементы от внешних воздействий. Материал FEP устойчив к высоким температурам и многим агрессивным средам. Именно из-за розового цвета оболочки переходники на базе RG-316 называются пигтейлами, что в переводе с английского означает «поросячий хвостик».
• Кабель выдерживает температуру до +200°С, что позволяет прокладывать его в том числе вблизи других нагревающихся устройств.

Характеристики

• Марка кабеля RG-316
• Центральный проводник (материал) медь, плакированная серебром
• Центральный проводник (диаметр) 0,50 мм
• Конфигурация проводника 7 x 0,17 мм
• Изоляция (материал) политетрафторэтилен (ПТФЭ)
• Изоляция (диаметр) 1,48 мм
• Экран проволочная медная оплетка, плакированная серебром
• Конфигурация оплетки 80 x 0,1 мм
• Диаметр экрана 1,95 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 2,45 мм
• Цвет розовый
• Волновое сопротивление 50 Ом
• Погонная емкость 95 пФ/м
• Скорость распространения 70%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 60 дБ
• Сопротивление внутреннего проводника по постоянному току 130 Ом/км
• Сопротивление внешнего проводника по постоянному току 20 Ом/км
• Сопротивление изоляции 500 МОм/км
• Испытательное напряжение изоляции 2000В
• Напряжение пробоя оболочки 2000В
• Затухание (на 100 м)

150 МГц: 32,20 дБ

280 МГц: 42,40 дБ

350 МГц: 48,00 дБ

400 МГц: 54,80 дБ

800 МГц: 80,55 дБ

900 МГц: 86,30 дБ

1200 МГц: 101,50 дБ

1500 МГц: 110,90 дБ

1800 МГц: 122,30 дБ

1900 МГц: 126,00 дБ

2000 МГц: 129,50 дБ

2500 МГц: 140,40 дБ

2700 МГц: 144,30 дБ

3000 МГц: 155,20 дБ

• Минимальный радиус изгиба (однократный) 10 мм
• Минимальный радиус изгиба (многократный) 25 мм
• Усилие на разрыв 100 Н
• Стойкость к сдавливанию 20 Н
• Рабочая температура от -60°C до +200°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +200°C
• Длина кабеля в бухте 200 м
• Вес 2 кг / 100 м
