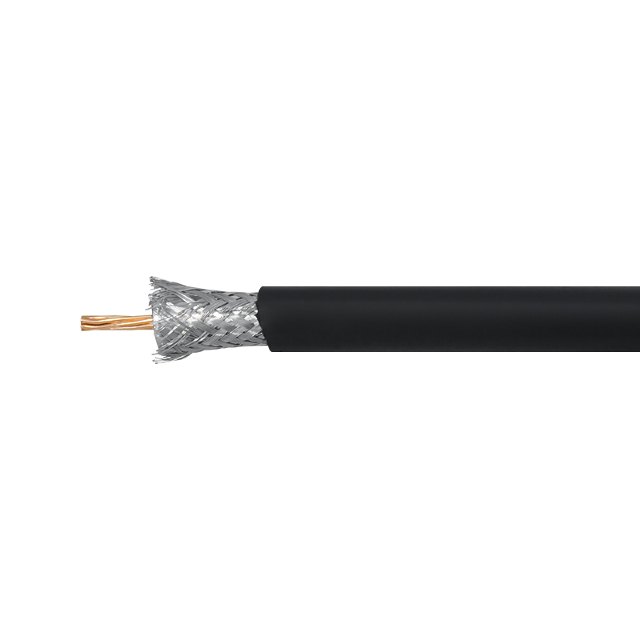

Baltic Signal RG-213 C/U PE

Особенности

• Коаксиальный кабель RG-213 C/U с PE-оболочкой (из полиэтилена). Этот радиокабель широко используется со стационарными радиостанциями для коммутации антенн, а также с другими типами ВЧ-оборудования, работающими на частотах до 3000 МГц. Центральный многопроволочный проводник RG-213 имеет повышенную гибкость, что позволяет применять этот кабель в полевых условиях и для временного монтажа. Помимо радиостанций, эта марка может коммутировать оборудование сотовых сетей, мобильного интернета, WiFi и GNSS.
• Многие популярные марки кабелей, включая серии 5D-FB и 8D-FB, имеют в своей структуре цельную проводящую жилу. Цельный проводник позволяет снизить потери, но в то же время он снижает износостойкость и устойчивость к изломам. В то же время многопроволочный проводник, состоящий из нескольких скрученных медных нитей, имеет более высокое затухание, но одновременно повышает общую прочность и позволяет использовать провод в более сложных физических условиях.
• По своей конструкции RG-213 C/U PE является классическим коаксиальным кабелем, в котором разные элементы размещены вдоль общей оси. Единое расстояние между элементами в каждой точке провода гарантирует стабильность показателей и волнового сопротивления (50 Ом).
• Структура кабеля включает следующие элементы (от центра к оболочке):
• Центральная жила из медных проволок (общий диаметр 2,25 мм, конфигурация 7 x 0,75 мм). Плетеный центральный проводник легко сгибается, что обеспечивает удобство при прокладке в углах помещений, вдоль оконных рам, в каналах и т. п. Кабель корректно функционирует даже при регулярных деформациях, например, когда он используется в качестве тестового или временного джампера (соединительного провода);
• Диэлектрическая изоляция из сплошного полиэтилена (диаметр 7,25 мм). Диэлектрик необходим, чтобы обеспечить правильные электрические и радиочастотные характеристики, а также для соблюдения корректного волнового сопротивления;
• Два экрана: фольга и проволочная оплетка (диаметр 7,90 мм). Экранирующий слой создает защиту от фоновых помех и наводок, а также удерживает передаваемый сигнал внутри кабельной трассы. Экран состоит из двух элементов: сплошной алюминиевой фольги и оплетки. Оплетка выполнена из луженого омедненного алюминия и состоит из 168 проволочек диаметром 0,15 мм каждая;
• Финальная оболочка из полиэтилена (диаметр 10,30 мм). Наружная оболочка защищает линию связи от внешних воздействий в виде влажности, воды, света, механических повреждений. По сравнению с RG-213 C/U PVC (с ПВХ-оболочкой), версия PE обладает большей жесткостью, но при этом считается более долговечной.
• Кабель можно прокладывать при температурах от -20°C до +50°C. Температура эксплуатации более широкая: от -60°C до +70°C. Можно осуществлять прокладку внутри помещений или на улице.
• Рабочая частота провода достигает 3000 МГц, а значит, его можно использовать с различными устройствами радиосвязи. Наиболее часто он применяется вместе с радиостанциями (как правило, стационарными для транспорта или помещений), однако также допускается эксплуатация с сотовыми усилителями, WiFi-оборудованием и др. Для кабеля RG-213 выпускаются коннекторы разных типов, включая серии N, SMA, UHF и др.
• При использовании провода этой марки нужно учитывать повышенные потери мощности, связанные с многопроволочной конструкцией жилы. Типичные значения на 100 м для частот сотовой связи GSM (900 МГц) составляют 34,2 дБ, для частот GSM/LTE (1800 МГц) — 27,8 дБ, а на максимальной рабочей частоту 3000 МГц затухание достигает 42 дБ. Основным назначением кабеля остается соединение радиостанций и антенн.

Характеристики

• Марка кабеля RG-213 C/U PE
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 2,25 мм
• Конфигурация проводника 7 x 0,75 мм
• Изоляция (материал) сплошной полиэтилен
• Изоляция (диаметр) 7,25 мм
• Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
• Конфигурация оплетки 168 x 0,15 мм
• Диаметр экрана 7,90 мм
• Внешняя оболочка (материал) полиэтилен
• Внешняя оболочка (диаметр) 10,30 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 101 пФ/м
• Скорость распространения 66%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 90 дБ
• Сопротивление внутреннего проводника по постоянному току 6 Ом/км
• Сопротивление внешнего проводника по постоянному току 15 Ом/км
• Сопротивление изоляции 5000 МОм/км
• Испытательное напряжение изоляции 3000В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м) 150 МГц: 6,20 дБ

280 МГц: 10,40 дБ
350 МГц: 11,90 дБ
400 МГц: 12,20 дБ
800 МГц: 16,90 дБ
900 МГц: 18,80 дБ
1200 МГц: 21,60 дБ
1500 МГц: 25,50 дБ
1800 МГц: 27,80 дБ
1900 МГц: 28,90 дБ
2000 МГц: 31,00 дБ
2500 МГц: 34,20 дБ
2700 МГц: 38,00 дБ
3000 МГц: 42,00 дБ

• Минимальный радиус изгиба (однократный) 50 мм
• Минимальный радиус изгиба (многократный) 200 мм
• Усилие на разрыв 800 Н
• Стойкость к сдавливанию 20 Н
• Рабочая температура от -60°C до +70°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +70°C
• Длина кабеля в бухте 200 м
• Вес кабеля в бухте 20,8 кг
