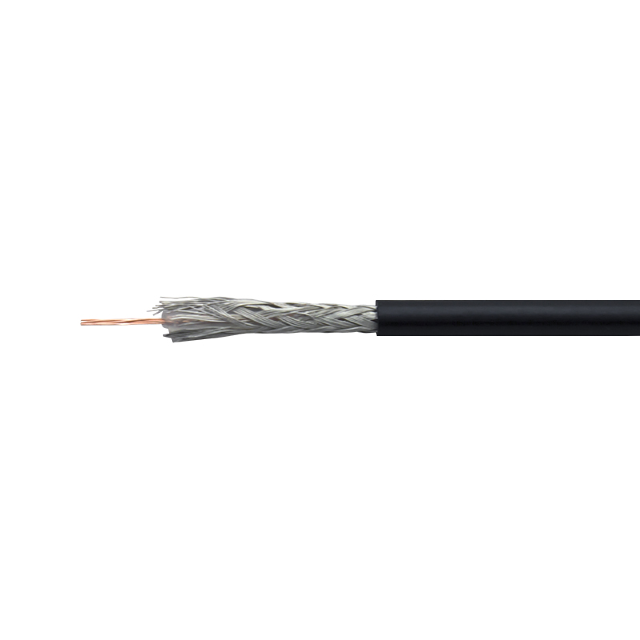

Baltic Signal RG-174

Особенности

• Коаксиальный кабель RG-174 имеет внешний диаметр 2,8 мм и применяется для коротких соединений, обычно не превышающих 3 метра. Благодаря малому диаметру и высокой гибкости, RG-174 подходит для изготовления коротких соединителей (пигтейлов), а также для интеграции в съемные антенны. Импеданс 50 Ом допускает использование этого кабеля с устройствами мобильной связи, системами GPS и ГЛОНАСС, а также с другими стандартами передачи радиосигнала.
• Из-за малого диаметра RG-174 имеет высокий коэффициент затухания, что ограничивает его применение на больших дистанциях.
• Как правило, провод этой марки применяется для соединения антенн и устройств на малых расстояниях:

- в качестве встроенного кабеля внешних антенн. Короткий отрезок провода (обычно от 1 до 3 м) служит для соединения антенны с приемопередатчиком. RG-174 часто встраивается в антенны стандартов сотовой связи (GSM/3G/4G), беспроводных сетей WiFi и геопозиционирования (GPS/ГЛОНАСС);

- как материал для пигтейлов — отрезков кабеля с напаянными разъемами, обычно до 30 см. Такие короткие соединители используются в качестве переходников и адаптеров, когда требуется обеспечить совместимость устройств по разъемам или создать гибкий участок на небольшом отрезке трассы;

- в качестве соединителей измерительных приборов и оборудования калибровки;

- для создания временных линий передачи во время пусконаладки или тестирования;

- в прочих системах связи, не чувствительных к уровню затухания сигнала в кабеле.

• Кабель может использоваться для передачи сигнала частотой до 3 ГГц, то есть со всеми основными стандартами мобильной связи. Типичное затухание RG-174, рассчитанное на 100 м, составляет 101 дБ на частоте 900 МГц и 146 дБ на частоте 1800 МГц.
• На базе RG-174 могут быть изготовлены кабельные сборки с традиционными разъемами N- и SMA-типа, а также с миниатюрными коннекторами серий MMCX, SMB, MS-156 и проч.
• Коаксиальная структура подразумевает наличие внешнего и внутреннего проводников, разделенных изолирующим материалов (диэлектриком). RG-174 имеет следующую структуру:

Многопроволочный проводник Ø0,48 мм. Центральная жила выполнена из меди и состоит из 7 тонких проводков. Такая структура обеспечивает повышенную гибкость, которая требуется, чтобы использовать кабель в виде переходника или временного соединителя. Устойчивость к изгибам гарантирует долгий срок службы, в том числе в «полевых» условиях;
Изоляция Ø1,52 мм. Слой изоляции выполнен из материала XLPE (полиэтилен с поперечно сшитыми молекулами). Диэлектрик сохраняет геометрически верное расположение внутреннего проводника и экрана и является обязательным компонентом «коаксиала»;
Внешний плетеный проводник Ø1,90 мм. Внешним проводником, или экраном, выступает оплетка из луженого омедненного алюминия, которая защищает линию передачи от внешних электромагнитных помех и не допускает рассеивания передаваемого сигнала;
Оболочка Ø2,80 мм. Черная PVC-оболочка предохраняет провод от внешних факторов, таких как влажность, пыль, осадки и т. п.

Характеристики

• Марка кабеля RG-174
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 0,48 мм
• Конфигурация проводника 7 x 0,16 мм
• Изоляция (материал) сшитый полиэтилен
• Изоляция (диаметр) 1,52 мм
• Экран проволочная оплетка из луженого омедненного алюминия
• Конфигурация оплетки 64 x 0,1 мм
• Диаметр экрана 1,9 мм
• Внешняя оболочка (материал) полихлорвинил (ПВХ)
• Внешняя оболочка (диаметр) 2,8 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 101 пФ/м
• Скорость распространения 66%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 40 дБ
• Сопротивление внутреннего проводника по постоянному току 130 Ом/км
• Сопротивление внешнего проводника по постоянному току 55 Ом/км
• Сопротивление изоляции 500 МОм/км
• Испытательное напряжение изоляции 1000В
• Напряжение пробоя оболочки 1000В
• Затухание (на 100 м)

150 МГц: 34,30 дБ

280 МГц: 48,60 дБ

350 МГц: 53,50 дБ

400 МГц: 58,00 дБ

800 МГц: 92,30 дБ

900 МГц: 101,70 дБ

1200 МГц: 119,80 дБ

1500 МГц: 134,00 дБ

1800 МГц: 146,70 дБ

1900 МГц: 150,60 дБ

2000 МГц: 158,30 дБ

2500 МГц: 173,70 дБ

2700 МГц: 185,40 дБ

3000 МГц: 194,30 дБ

• Минимальный радиус изгиба (однократный) 15 мм
• Минимальный радиус изгиба (многократный) 50 мм
• Усилие на разрыв 50 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +70°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +70°C
• Длина кабеля в бухте 100 м
• Вес 1,5 кг / 100 м
