Baltic Signal RF1.48

Особенности

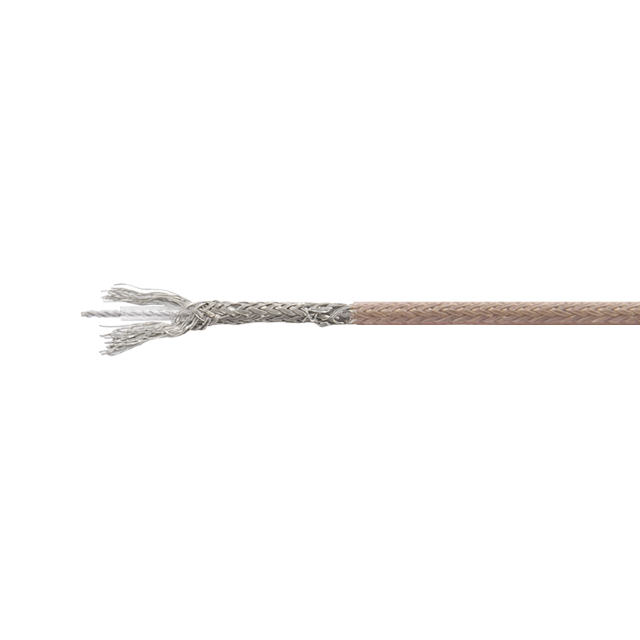

• RF1.48 от Baltic Signal — субминиатюрный коаксиальный кабель диаметром 1,48 мм для изготовления пигтейлов и внутримодульных ВЧ-соединений в диапазоне до 6000 МГц. Внешняя оболочка из фторэтиленпропилена (ФЭП) имеет характерный бледно-розовый цвет — как у большинства кабелей пигтейльной серии.
• Кабель предназначен для коротких соединений — как правило, не длиннее 30 см. Типичные применения:
• Пигтейлы под низкопрофильные разъемы H.FL (Hirose), I-PEX MHF и аналогичные коннекторы на радиомодулях;
• Внутрикорпусные ВЧ-линии в компактных устройствах, где кабель большего диаметра физически не помещается;
• Антенные адаптеры для соединения разногабаритных разъемов внутри монтажных шкафов и боксов;
• Измерительные цепи, где требуется минимальный диаметр при сохранении приемлемого уровня потерь.
• RF1.48 построен по классической четырехслойной схеме, адаптированной под субминиатюрный форм-фактор. Вот что находится под оболочкой:
• Центральный проводник: посеребренная медь, 7 проволок (⌀0,102 мм), суммарный диаметр — 0,306 мм. Серебро на поверхности жилы обеспечивает лучшие показатели передачи: на высоких частотах из-за скин-эффекта ток смещается к поверхности проводника и проходит по тонкому слою покрытия. Радиус однократного изгиба — 7 мм, многократного — 35 мм;
• Диэлектрик: ФЭП (фторэтиленпропилен), диаметр 0,85 мм. Держит центральную жилу строго по оси и не дает волновому сопротивлению уйти от расчетных 50 Ом;
• Внешний проводник: луженая медная оплетка из 48 проволок (⌀0,05 мм), диаметр по оплетке — 1,30 мм. Лужение упрощает пайку при монтаже разъемов и не дает оплетке темнеть со временем;
• Наружная оболочка: ФЭП (фторэтиленпропилен), диаметр 1,48 мм, бледно-розового цвета. Материал не реагирует на большинство агрессивных сред, выдерживает нагрев до +200°C и мороз до -60°C, не поддерживает горение.
• ЗАТУХАНИЕ И МЕСТО В ЛИНЕЙКЕ
• На частоте 1000 МГц погонное затухание RF1.48 составляет 150 дБ на 100 метров — это на 20 дБ меньше, чем у RF1.37, и на 70 дБ меньше, чем у RF1.13. На рабочих длинах до 30 см абсолютные потери невелики, но в измерительных цепях или многозвенных трактах каждые 0,1 дБ имеют значение — и здесь преимущество RF1.48 перед более тонкими марками становится ощутимым.
• По габаритам и характеристикам RF1.48 вплотную приближается к RG-178 — кабелю чуть большего диаметра, который можно рассматривать как более качественную альтернативу.

Характеристики

• Марка кабеля RF1.48
• Центральный проводник (материал) посеребренная медь
• Центральный проводник (диаметр) 0,306 мм
• Конфигурация проводника (7 x 0,102 мм)
• Изоляция (материал) фторэтиленпропилен (ФЭП)
• Изоляция (диаметр) 0,85 мм
• Экран проволочная оплетка из луженой меди
• Конфигурация оплетки 48 x 0,05 мм
• Диаметр экрана 1,30 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 1,48 мм
• Цвет розовый
• Волновое сопротивление 50 Ом
• Погонная емкость 95 пФ/м
• Скорость распространения 70%
• Максимальное рабочее напряжение 1000В
• Затухание (на 100 м) 1000 МГц: 150 дБ
• 2000 МГц: 220 дБ
• 3000 МГц: 280 дБ
• 4000 МГц: 330 дБ
• 5000 МГц: 370 дБ
• 6000 МГц: 420 дБ
• Минимальный радиус изгиба (однократный) 7 мм
• Минимальный радиус изгиба (многократный) 35 мм
• Рабочая температура от -60°C до +200°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +200°C
• Длина кабеля в бухте 500 м
• Вес кабеля в бухте 2,6 кг
