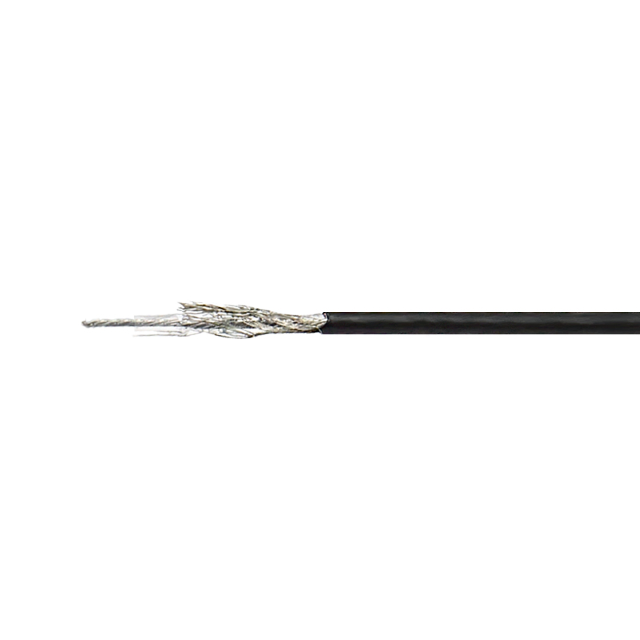

Baltic Signal RF1.37

Особенности

• RF1.37 — субминиатюрный коаксиальный кабель Baltic Signal диаметром 1,37 мм с рабочим диапазоном частот до 6000 МГц. Это следующая ступень после RF1.13 в линейке сверхтонких коаксиалов. Чуть больший диаметр дает заметно меньшее погонное затухание — и это принципиально там, где длина пигтейла превышает 15–20 см или сигнал требуется доставить с минимальными потерями.
• Сфера применения RF1.37 совпадает с более тонкими кабелями RF-серии. Провод совместим с миниатюрными разъемами I-PEX MHF I (Hirose U.FL). Он часто используется на внутрикорпусных ВЧ-линиях и пигтейлах для компактных беспроводных устройств. RF1.37 предпочтителен в ситуациях, где важен компромисс между гибкостью и потерями мощности.
• Типовое применение:
• Пигтейлы длиной от 15 до 30 см, где разница в затухании между марками кабеля уже ощутима;
• Внутриплатные соединения в роутерах и точках доступа с несколькими антенными цепями;
• Патч-антенны и антенные модули с жесткими требованиями по согласованию;
• Измерительные цепи, где каждые 0,1 дБ влияют на точность результата.
• СТРУКТУРА КАБЕЛЯ ИЗНУТРИ
• Конструкция RF1.37 повторяет логику всей RF-серии, но с увеличенными сечениями на каждом уровне:
• Центральный проводник — многопроволочная посеребренная медь диаметром 0,32 мм (7 проволок по 0,105 мм). По сравнению с RF1.13, жила на треть толще, что напрямую снижает потери при передаче сигнала. Серебряное покрытие повышает эффективность за счет скин-эффекта и защищает проводник от окисления. Допустимый радиус разового изгиба — 5 мм, многократного — 20 мм;
• Диэлектрический слой — фторэтиленпропилен (ФЭП) диаметром 0,90 мм. Изоляция стабилизирует волновое сопротивление 50 Ом и удерживает центральную жилу в соосном положении на всей длине кабеля;
• Внешний проводник — луженая медная оплетка (80 проволок толщиной 0,05 мм), диаметр по оплетке 1,13 мм. Луженое покрытие предотвращает окисление и сохраняет качество контакта при пайке;
• Наружная оболочка — черный ФЭП диаметром 1,37 мм. Материал химически инертен, не распространяет горение и сохраняет эластичность в диапазоне от -60°C до +200°C. Кабель пригоден как для монтажа внутри корпусов, так и для уличного применения.
• На каждые 100 метров трассы RF1.37 теряет 170 дБ при частоте 1 ГГц, 250 дБ — при 2 ГГц и 450 дБ — при 6 ГГц. Для сравнения: у RF1.13 эти значения составляют 220, 310 и 540 дБ соответственно. На отрезке 30 см разница выглядит небольшой в абсолютных числах, но в цепочке из нескольких соединений или при работе с ослабленным сигналом она уже заметна.
• Как и другие кабели RF-семейства, эта марка предназначена исключительно для коротких соединений. Для кабельных трасс длиннее полуметра следует рассматривать коаксиалы большего диаметра.

Характеристики

• Марка кабеля RF1.37
• Центральный проводник (материал) посеребренная медь
• Центральный проводник (диаметр) 0,32 мм
• Конфигурация проводника (7 x 0,105 мм)
• Изоляция (материал) фторэтиленпропилен (ФЭП)
• Изоляция (диаметр) 0,90 мм
• Экран проволочная оплетка из луженой меди
• Конфигурация оплетки 80 x 0,05 мм
• Диаметр экрана 1,13 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 1,37 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 96 пФ/м
• Скорость распространения 70%
• Максимальное рабочее напряжение 1000В
• Затухание (на 100 м) 1000 МГц: 170 дБ
• 2000 МГц: 250 дБ
• 3000 МГц: 300 дБ
• 4000 МГц: 350 дБ
• 5000 МГц: 400 дБ
• 6000 МГц: 450 дБ
• Минимальный радиус изгиба (однократный) 5 мм
• Минимальный радиус изгиба (многократный) 20 мм
• Рабочая температура от -60°C до +200°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +200°C
• Длина кабеля в бухте 500 м
• Вес кабеля в бухте 2,3 кг
