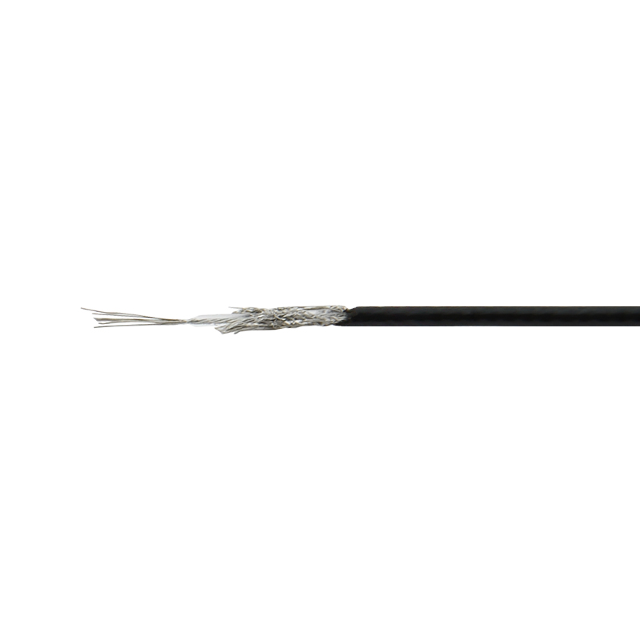

Baltic Signal RF1.13

Особенности

• RF1.13 — субминиатюрный коаксиальный кабель Baltic Signal диаметром 1,13 мм с рабочим диапазоном частот до 6000 МГц. Его используют в задачах, где толстый кабель просто не помещается: производство пигтейлов под разъемы U.FL и MHF4, внутрикорпусная разводка в роутерах и модемах, подключение патч-антенн в сотовых модулях и беспроводных картах.
• Сотовые модули, WiFi-адаптеры и другие компактные беспроводные устройства конструктивно рассчитаны на миниатюрные низкопрофильные разъемы — I-PEX MHF I (Hirose U.FL), I-PEX MHF 4 и другие. Для таких разъемов тонкий кабель не просто удобен — он единственно возможный вариант. Более толстый коаксиал физически несовместим со многими видами микроконнекторов.
• Наиболее типичные применения RF1.13:
• Пигтейлы длиной 10–30 см для соединения устройств с разногабаритными разъемами внутри корпусов и монтажных шкафов;
• Внутриплатные соединения в роутерах, точках доступа и промышленных шлюзах;
• Патч-антенны, интегрируемые непосредственно в роутеры;
• Любые внутрикорпусные ВЧ-цепи, где критично важен малый радиус изгиба.
• Несмотря на субминиатюрный диаметр, RF1.13 сохраняет полноценную коаксиальную конструкцию:
• Центральный проводник — многопроволочная посеребренная медь ⌀0,24 мм (7 проволок ⌀0,08 мм). Посеребрение снижает потери за счет скин-эффекта на высоких частотах и повышает стойкость к окислению. Многопроволочная структура обеспечивает гибкость: кабель выдерживает многократные изгибы без разрушения жилы. Минимальный радиус однократного изгиба — 5 мм, многократного — 10 мм;
• Диэлектрик из фторэтиленпропилена (ФЭП) — удерживает центральный проводник в соосном положении и стабилизирует волновое сопротивление 50 Ом по всей длине. Диаметр — 0,70 мм;
• Внешний проводник — луженая медная оплетка (64 проволоки ⌀0,05 мм), диаметр по оплетке — 0,92 мм. Служит экраном и защищает линию от внешних помех;
• Наружная оболочка из ФЭП ⌀1,13 мм — химически стойкая, не распространяет горение, выдерживает температуры от -60°C до +200°C. Это делает марку RF1.13 пригодной как для внутреннего монтажа, так и для уличной прокладки.
• RF1.13 — коаксиал для коротких соединений. Погонное затухание на 100 метров у него высокое: на частоте 1000 МГц — 220 дБ, на 2000 МГц — 310 дБ, на 6000 МГц — 540 дБ. На отрезках до 30 см, для которых он и предназначен, реальные потери остаются в допустимых пределах. Использовать RF1.13 для длинных кабельных трасс не стоит — для этого существуют кабели большего диаметра.

Характеристики

• Марка кабеля RF1.13
• Центральный проводник (материал) посеребренная медь
• Центральный проводник (диаметр) 0,24 мм
• Конфигурация проводника (7 x 0,08 мм)
• Изоляция (материал) фторэтиленпропилен (ФЭП)
• Изоляция (диаметр) 0,70 мм
• Экран проволочная оплетка из луженой меди
• Конфигурация оплетки 64 x 0,05 мм
• Диаметр экрана 0,92 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 1,13 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 98 пФ/м
• Скорость распространения 70%
• Максимальное рабочее напряжение 1000В
• Затухание (на 100 м) 1000 МГц: 220 дБ
• 2000 МГц: 310 дБ
• 3000 МГц: 380 дБ
• 4000 МГц: 440 дБ
• 5000 МГц: 490 дБ
• 6000 МГц: 540 дБ
• Минимальный радиус изгиба (однократный) 5 мм
• Минимальный радиус изгиба (многократный) 10 мм
• Рабочая температура от -60°C до +200°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +200°C
• Длина кабеля в бухте 1000 м
• Вес кабеля в бухте 3,0 кг
