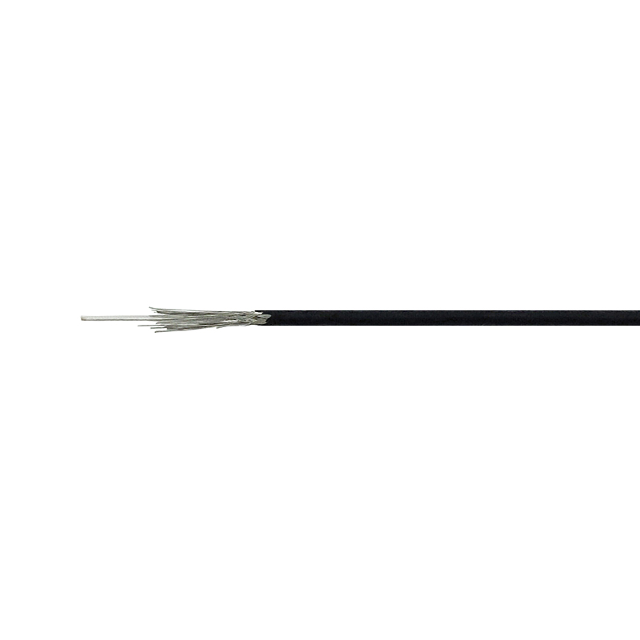

Baltic Signal RF0.81

Особенности

• Ультратонкий кабель RF0.81 предназначен для внутренней коммутации в компактной радиотехнике и изготовления пигтейлов. Наружный диаметр 0,81 мм делает возможным использование низкопрофильных разъемов IPEX (MHF4 и другие серии). Из-за повышенного затухания этот тип кабеля оптимален только для коротких соединений длиной 10–30 см.
• RF0.81 входит в число самых тонких коаксиальных проводов, применяемых для подключения антенн и радиочастотных модулей. Кабель легко укладывается в ограниченном пространстве и не повреждается при сильных изломах. Его строение полностью соответствует классической коаксиальной конструкции:
• Центральная жила из меди с серебряным покрытием (Ø0,15 мм). Проводник сохраняет гибкость, а верхний серебряный слой снижает потери и улучшает передачу сигнала;
• Диэлектрик из FEP (Ø0,41 мм). Изоляционный слой предотвращает контакт проводника с экраном и поддерживает стабильное волновое сопротивление 50 Ом;
• Оплетка из луженой меди (Ø0,60 мм). Плетеный экран, состоящий из 40 тонких проволок Ø0,05 мм, защищает от внешних электромагнитных помех;
• Защитная оболочка из FEP (Ø0,81 мм). Верхний слой устойчив к химическим веществам, высоким температурам и механическим повреждениям, включая трение, проколы и разрывы.
• Несмотря на миниатюрные размеры, RF0.81 может использоваться с любыми радиомодулями на частотах до 6 ГГц. Однако стоит учитывать сильное затухание: например, на частоте 3 ГГц потери достигают 580 дБ на 100 метров. Высокие потери ограничивают длину соединений короткими сегментами.
• Кабель используется в основном для внутренних соединений и пигтейлов с микроразъемами. Среди его применений:
• Подключение платы модема, маршрутизатора, точки доступа или GNSS-трекера к внешней антенне. Соединение выполняется пайкой или через предварительной установленный коннектор (часто семейства IPEX);
• Внутренние соединения между радиочастотными компонентами устройств;
• Соединение управляющей платы и радиомодуля в дронах и БПЛА;
• Изготовление адаптеров с разъема MHF4 на N, SMA или другой тип соединителя.
• Такой провод востребован не только в мобильной связи, но и в WiFi-устройствах, «интернете вещей» и промышленных системах. Его миниатюрные размеры помогают экономить место, уменьшая габариты и вес приборов.
• Для RF0.81 используются специализированные разъемы, рассчитанные на тонкий диаметр. Монтаж чаще всего выполняется заводским методом с применением станков и автоматический станций.

Характеристики

• Марка кабеля RF0.81
• Центральный проводник (материал) посеребренная медь
• Центральный проводник (диаметр) 0,15 мм
• Изоляция (материал) фторэтиленпропилен (ФЭП)
• Изоляция (диаметр) 0,41 мм
• Экран проволочная оплетка из луженой меди
• Конфигурация оплетки 40 x 0,05 мм
• Диаметр экрана 0,60 мм
• Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
• Внешняя оболочка (диаметр) 0,81 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 98 пФ/м
• Скорость распространения 70%
• Максимальное рабочее напряжение 1000В
• Затухание (на 100 м) 1000 МГц: 310 дБ
• 2000 МГц: 470 дБ
• 3000 МГц: 580 дБ
• 4000 МГц: 690 дБ
• 5000 МГц: 780 дБ
• 6000 МГц: 850 дБ
• Минимальный радиус изгиба (однократный) 4 мм
• Минимальный радиус изгиба (многократный) 8 мм
• Рабочая температура от -60°C до +200°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +200°C
• Длина кабеля в бухте 1000 м
• Вес кабеля в бухте 1,95 кг
