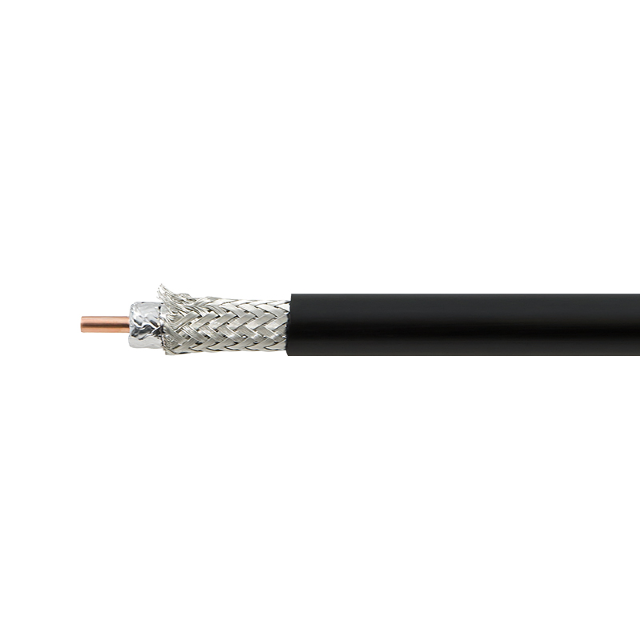

Baltic Signal LMR-400

Особенности

• Коаксиальный кабель LMR-400 диаметром 10,3 мм обеспечивает надежную передачу сигналов между антеннами и активными радиомодулями. Благодаря минимальному затуханию, этот кабель широко применяется в сетях мобильной связи, системах усиления сигнала, WiFi-инфраструктуре и других беспроводных решениях.
• LMR-400 специально разработан для эффективной передачи радиосигналов между различными телеком-компонентами. Он позволяет сократить потери сигнала на значительном расстоянии, что особенно важно при прокладке линий длиной от 10 метров и более. Использование кабеля с пониженным затуханием позволяет сохранить производительность системы на высоком уровне, даже если исходный сигнал поступает на антенну в ослабленном виде.
• Этот тип кабеля отлично подходит как для стационарной укладки на месте, так и для предварительной заготовки соединительных шнуров (джамперов). Он используется для подключения следующего оборудования:
• Антенны в комплекте с репитерами или маршрутизаторами — для расширения зоны покрытия, повышения стабильности звонков и скорости мобильного интернета;
• WiFi-антенны и точки доступа для построения локальных беспроводных сетей;
• Радиооборудование, в том числе настольные радиостанции;
• Устройства, между которыми установлены пассивные элементы, такие как делители, диплексеры, модули грозозащиты, средства аттенюации и др.;
• Измерительные установки и приборы в лабораториях.
• Кабель рассчитан на диапазон частот от 0 до 6 ГГц, что делает его универсальным решением для большинства систем беспроводной связи. Рабочие частоты охватывают стандарты GSM, 3G, 4G и некоторые виды 5G-коммуникаций.
• Уровень потерь зависит от частоты сигнала: например, на 800 МГц (LTE B20) он составляет примерно 11,9 дБ на 100 метров, а на 2500 МГц (LTE B7) — 22,2 дБ.
• Как и любой коаксиал, LMR-400 построен по соосной схеме, обеспечивающей стабильные рабочие параметры на всей длине. Внутренняя структура включает:
• Центральную жилу из материала CCA — алюминиевая проволока с медным покрытием (Ø2,74 мм). Она обладает гибкостью, что важно при внутренней прокладке, а медное покрытие способствует эффективной передаче высокочастотных сигналов благодаря скин-эффекту;
• Изоляционный слой из вспененного полиэтилена (Ø7,24 мм), формирующий необходимое волновое сопротивление и предотвращающий контакт между внутренним проводником и экраном. Импеданс составляет 50 Ом;
• Двойной экранирующий слой, включающий алюминиевую фольгу и плотную оплетку (Ø8,12 мм). Экран защищает от внешних помех и уменьшает собственное излучение кабеля. Двойной экран позволяет прокладывать несколько линий параллельно без взаимного влияния;
• Наружную защиту из полиэтилена (Ø10,29 мм), устойчивого к ультрафиолету, влаге и механическим воздействиям. Этот материал прочнее ПВХ и дольше сохраняет свои свойства при эксплуатации на открытом воздухе.
• LMR-400 полностью совместим с разъемами, используемыми в кабелях 8D-FB — такими как N-111/8D, S-111/8D и пр. Возможно использование как обжимных, так и прижимных типов коннекторов.

Характеристики

• Марка кабеля LMR-400
• Центральный проводник (материал) алюминий, плакированный медью
• Центральный проводник (диаметр) 2,74 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 7,24 мм
• Экран двойной (алюминиевая фольга и оплетка из луженой меди)
• Конфигурация оплетки 168 x 0,16 мм
• Диаметр экрана 8,12 мм
• Внешняя оболочка (материал) полиэтилен
• Внешняя оболочка (диаметр) 10,29 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 78,4 пФ/м
• Скорость распространения 85%
• Возвратные потери ≥ 18 дБ
• Эффективность экранирования ≥ 90 дБ
• Сопротивление внутреннего проводника по постоянному току 4,6 Ом/км
• Сопротивление внешнего проводника по постоянному току 5,4 Ом/км
• Пиковая мощность 16 кВт
• Испытательное напряжение изоляции 2500В
• Напряжение пробоя оболочки 8000В
• Затухание (на 100 м) 150 МГц: 4,90 дБ

280 МГц: 6,80 дБ
350 МГц: 7,80 дБ
400 МГц: 8,20 дБ
800 МГц: 11,90 дБ
900 МГц: 12,80 дБ
1200 МГц: 15,00 дБ
1500 МГц: 16,80 дБ
1800 МГц: 18,60 дБ
1900 МГц: 19,00 дБ
2000 МГц: 19,60 дБ
2500 МГц: 22,20 дБ
2700 МГц: 23,00 дБ
3000 МГц: 24,50 дБ

• Минимальный радиус изгиба (однократный) 25,4 мм
• Минимальный радиус изгиба (многократный) 101,6 мм
• Усилие на разрыв 712 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -30°C до +70°C
• Температура хранения от -60°C до +85°C
• Длина кабеля в бухте 200 м
• Вес кабеля в бухте 20 кг
