Особенности

• Радиочастотный кабель с наружным диаметром 7,62 мм для соединения антенных систем с передатчиками. Марка LMR-300 может использоваться с сотовыми репитерами, WiFi-системами, генераторами, измерительными приборами и другим оборудованием, требующим кабельной среды для передачи сигналов. Рабочий диапазон — до 6 ГГц, исполнение — цельная медная жила, двойной экран и наружная оболочка из полиэтилена.
• LMR-300 выпускается Baltic Signal для любых радиочастотных применений, где важно передать сигнал с низкими потерями при умеренном диаметре кабеля. Низкие потери позволяют задействовать эту кабельную марку с разнообразным оборудованием, передающим и принимающим сигнал в частотном диапазоне 0–6000 МГц (включая мобильную связь GSM/UMTS/LTE, WiFi и специальные стандарты).
• Эта марка часто используется в таких областях:
• Системы усиления связи (активные и пассивные). Кабель служит средой для передачи сигнала от приемной или сервисной антенны к усилителю. В пассивных системах обмен сигналом происходит между наружной антенной и LTE-роутером, модемом или другим сотовым прибором;
• Беспроводные сети WiFi. Усилители, точки доступа и адаптеры WiFi могут соединяться с наружными антеннами для создания обширных зон покрытия или настройки беспроводных мостов;
• Системы навигации (GNSS). Радиочастотный кабель необходим для коммутации антенны и приемника стандартов позиционирования, таких как ГЛОНАСС, GPS, BeiDou и др.;
• Приборы измерения и анализа спектра. Радиокабелем часто соединяют приемники чувствительной техники (анализаторов, генераторов, измерителей мощности) с тестируемым оборудованием.
• КЛАССИЧЕСКАЯ СТРУКТУРА С НАДЕЖНЫМ ЭКРАНИРОВАНИЕМ

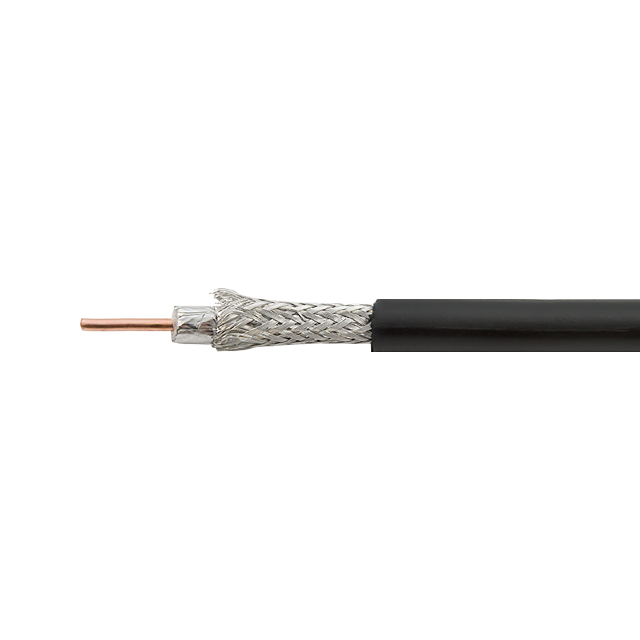

• LMR-300 представляет собой классический радиокабель с несколькими «слоями» из проводника, диэлектрика, экрана и оболочки. Структурно марка LMR-300 очень близка кабелю 5D-FB CU PVC, однако имеет полиэтиленовую оболочку вместо ПВХ.
• Медная проводящая жила ⌀1,78 мм. Центральный проводник выполнен из меди, что гарантирует низкие потери, изломостойкость и высокую коррозионную устойчивость;
• Вспененный диэлектрик ⌀4,83 мм. Слой диэлектрика из вспененного полиэтилена устанавливает соосное расположение элементов, а также задает стабильное волновое сопротивление 50 Ом;
• Два экрана для надежной защиты. Наружные помехи и утечки сигнала блокируются двойным экранирующим слоем. Сверху диэлектрика находится сплошная алюминиевая фольга, а поверх нее — плотная проволочная оплетка из луженой меди (144 проволоки ⌀0,12 мм);
• Черный полиэтилен ⌀7,62 мм. Наружный защитный PE-слой имеет высокую устойчивость к внешним воздействиям, сохраняет гибкость при низких температурах и (до -60°C), устойчив ко многим химическим веществам и предполагает долгий срок службы.
• LMR-300 отличается низкими потерями при достаточной гибкости кабельных трасс. Это позволяет прокладывать кабель как на улице, так и в помещениях без специальной инфраструктуры. При этом потери на 100 метров умеренные: не более 20 дБ на частоте 900 МГц и около 34 дБ при LTE-частоте 2500 МГц. В большинстве случаев трассы длиною 10–15 м не требуют промежуточных усилителей и работают без заметной деградации сигнала.
• LMR-300 совместим с типовыми обжимными и прижимными разъемами для серии 5D. Для этого диаметра провода выпускаются коннекторы семейства N-type, SMA, RP-SMA, BNC, TNC и многие другие.

Характеристики

• Марка кабеля LMR-300
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 1,78 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 4,83 мм
• Экран двойной (алюминиевая фольга и оплетка из луженой меди)
• Конфигурация оплетки 144 x 0,12 мм
• Диаметр экрана 5,72 мм
• Внешняя оболочка (материал) полиэтилен
• Внешняя оболочка (диаметр) 7,62 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 78,4 пФ/м
• Скорость распространения 85%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 90 дБ
• Сопротивление внутреннего проводника по постоянному току 7 Ом/км
• Сопротивление внешнего проводника по постоянному току 7,3 Ом/км
• Пиковая мощность 10 кВт
• Испытательное напряжение изоляции 2000В
• Напряжение пробоя оболочки 5000В
• Затухание (на 100 м) 150 МГц: 7,90 дБ
• 280 МГц: 10,90 дБ
• 350 МГц: 12,20 дБ
• 400 МГц: 13,00 дБ
• 800 МГц: 18,60 дБ
• 900 МГц: 19,90 дБ
• 1200 МГц: 23,10 дБ
• 1500 МГц: 26,00 дБ
• 1800 МГц: 28,70 дБ
• 1900 МГц: 29,50 дБ
• 2000 МГц: 30,30 дБ
• 2500 МГц: 34,20 дБ
• 2700 МГц: 35,60 дБ
• 3000 МГц: 37,60 дБ
• Минимальный радиус изгиба (однократный) 22,2 мм
• Минимальный радиус изгиба (многократный) 76,2 мм
• Усилие на разрыв 531 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -30°C до +70°C
• Температура хранения от -60°C до +85°C
• Длина кабеля в бухте 200 м
• Вес 6,5 кг / 100 м
