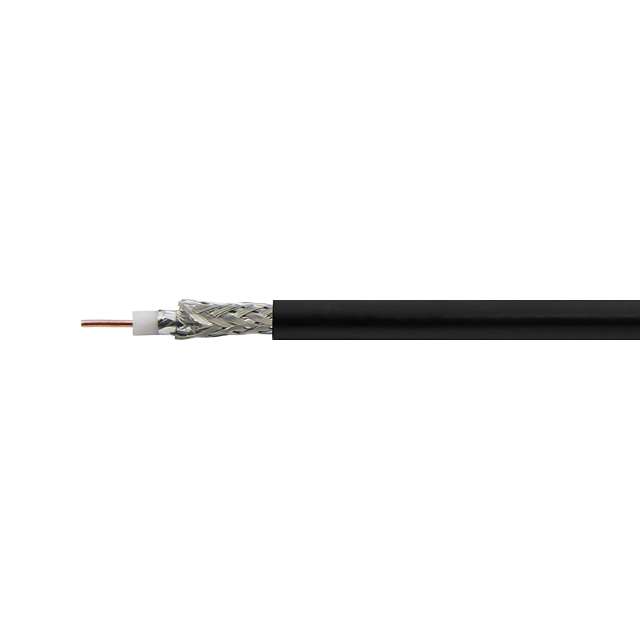

Baltic Signal LMR-195

Особенности

• Марка LMR-195 — современная и более эффективная замена популярному кабелю RG-58 A/U. Она имеет аналогичный внешний диаметр и конструкцию, однако демонстрирует более низкий коэффициент потерь. За счет гибкой конструкции и совместимости со стандартными разъемами этот кабель идеально подходит для профессионального монтажа в системах радиосвязи.
• Кабели серии LMR были спроектированы как усовершенствованная замена коаксиалов семейства RG. Числовое обозначение в названии соответствует наружному диаметру в дюймах: в случае LMR-195 диаметр составляет 0,195ʺ, то есть 4,95 мм.
• Благодаря своей гибкости, провод может использоваться в условиях ограниченного пространства, например, при укладке трасс в труднодоступных зонах. Область применения включает широкий спектр задач, в том числе:
• Подключение радиопередатчиков в промышленных радиосетях;
• Организация соединений между антеннами и ретрансляторами GSM-, 3G- и LTE-сигналов;
• Подключение радиостанций (раций) к антеннам;
• Построение беспроводных сетей WiFi, систем геопозиционирования (GNSS) и прочих стандартов;
• Коммутация радиочастотных измерительных приборов, таких как спектроанализаторы, с внешними компонентами.
• Одним из главных преимуществ LMR-195 является его высокая гибкость при умеренном затухании. Наиболее эффективно его использовать для участков длиной от 5 до 15 метров либо для изготовления коммутационных кабелей (джамперов) той же протяженности.
• Строение LMR-195 во многом повторяет классическую марку RG-58 A/U, однако имеет ряд улучшений: провод обладает усиленным экранированием, стабильными фазовыми характеристиками и меньшими потерями сигнала. Наружная PE-оболочка более долговечна, чем ПВХ-аналоги.
• Компоненты кабеля включают:
• Центральный проводник из меди (диаметр 0,94 мм). Жила обеспечивает отличную проводимость, устойчива к многократным изгибам и гарантирует минимальные потери при передаче сигнала;
• Диэлектрический слой из вспененного полиэтилена (диаметр 2,79 мм). Изоляция формирует стабильное волновое сопротивление 50 Ом и способствует фазовой точности при передаче радиочастотных сигналов;
• Двойное экранирование (диаметр 3,53 мм). Экран представлен алюминиевой фольгой и плотной оплеткой из луженой проволоки. Такая система экранирования обеспечивает защиту от внешних наводок с эффективностью более 90 дБ, что предотвращает утечки и искажения;
• Наружная оболочка из полиэтилена (диаметр 4,95 мм). Верхняя изоляция устойчива к воздействию ультрафиолетовых лучей и влаги. Кабель сохраняет работоспособность в температурном диапазоне от -60°C до +85°C.
• Потери сигнала на частотах 900 МГц (GSM) составляют примерно 32,4 дБ на 100 метров, а на 2700 МГц (LTE) — около 64,3 дБ. По затуханию марка LMR-195 имеет преимущество по сравнению с RG-58 A/U в схожих условиях.
• Кабель совместим с широким спектром стандартных разъемов серии «F» (N-male, SMA-male и пр.). Стандартная поставка — в бухтах по 100 м.

Характеристики

• Марка кабеля LMR-195
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 0,94 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 2,79 мм
• Экран двойной (алюминиевая фольга и оплетка из луженой меди)
• Конфигурация оплетки 112 x 0,1 мм
• Диаметр экрана 3,53 мм
• Внешняя оболочка (материал) полиэтилен
• Внешняя оболочка (диаметр) 4,95 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 83 ±3 пФ/м
• Скорость распространения 80%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 90 дБ
• Сопротивление внутреннего проводника по постоянному току 24,9 Ом/км
• Сопротивление внешнего проводника по постоянному току 16,1 Ом/км
• Пиковая мощность 2,5 кВт
• Испытательное напряжение изоляции 1000В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м) 150 МГц: 13,00 дБ

280 МГц: 18,50 дБ
350 МГц: 20,50 дБ
400 МГц: 22,50 дБ
800 МГц: 28,00 дБ
900 МГц: 32,40 дБ
1200 МГц: 38,20 дБ
1500 МГц: 42,40 дБ
1800 МГц: 45,50 дБ
1900 МГц: 48,00 дБ
2000 МГц: 49,10 дБ
2500 МГц: 55,40 дБ
2700 МГц: 64,30 дБ
3000 МГц: 70,00 дБ

• Минимальный радиус изгиба (однократный) 12 мм
• Минимальный радиус изгиба (многократный) 50 мм
• Усилие на разрыв 178 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -30°C до +70°C
• Температура хранения от -60°C до +85°C
• Длина кабеля в бухте 100 м
• Вес 3,0 кг / 100 м
