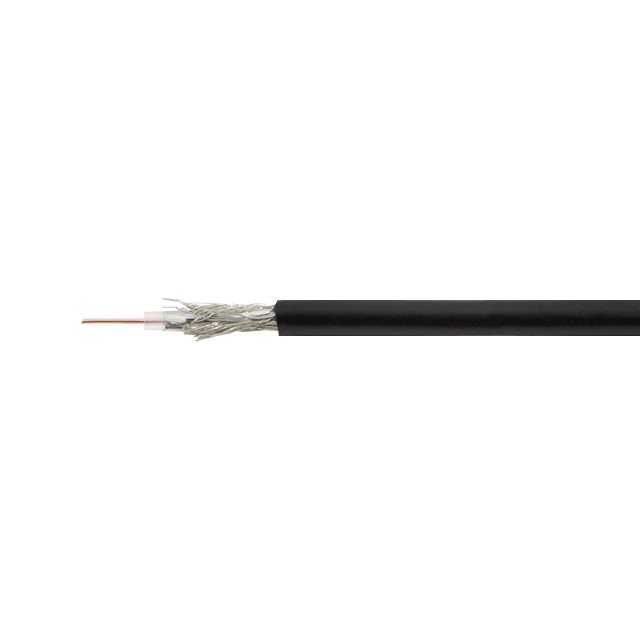

Baltic Signal LMR-100

Особенности

• Радиокабель небольшой толщины LMR-100 предназначен для работы с высокочастотными сигналами. Его применяют для подключения антенн и передатчиков на малых дистанциях, организации измерительных цепей, а также для создания компактных переходников (пигтейлов). Благодаря малому диаметру (всего 2,8 мм), LMR-100 удобно монтировать внутри устройств и прокладывать рядом с другими кабелями в помещениях.
• LMR-100 от Baltic Signal является улучшенной версией RG-174. От последнего он отличается однопроволочным центральным проводником и двухслойным экраном (алюминиевая фольга и луженая оплетка). Это обеспечивает высокую помехозащищенность и снижение потерь сигнала. При этом LMR-100 сохраняет совместимость с RG-174 по типу используемых коннекторов.
• LMR-100 – это коаксиальный кабель для радиочастотных систем с волновым сопротивлением 50 Ом. Его конструкция включает несколько слоев с точно подобранными параметрами:
• Проводящая жила — сплошная медная проволока диаметром 0,46 мм. Медный проводник обеспечивает стабильный сигнал, сохраняя гибкость даже при частых изгибах. Это важно для использования с портативными устройствами и тестовых подключений;
• Изоляция — сплошной полиэтилен диаметром 1,52 мм. Этот слой фиксирует расстояние между проводником и экраном, поддерживая заданный импеданс;
• Экран — комбинация алюминиевой фольги и медной оплетки (общий диаметр 2,11 мм). Два экранирующих слоя защищают линию от электромагнитных помех и наводок;
• Оболочка — прочный ПВХ диаметром 2,80 мм. Материал устойчив к влаге, ультрафиолету и механическим повреждениям.
• Кабель рассчитан на эксплуатацию в диапазоне температур от -60°C до +85°C, что позволяет использовать его как внутри помещений, так и на открытом воздухе.
• LMR-100 востребован в различных системах беспроводной связи и мобильных сетей. Основные варианты использования:
• Подключение антенн с врезной конструкцией или магнитным креплением (стандарты GSM/3G/LTE, WiFi, ГЛОНАСС/GPS и др.);
• Изготовление коротких переходников и джамперов;
• Соединение измерительных приборов (анализаторов спектра, ваттметров);
• Организация временных линий связи или резервных каналов.
• На частоте 900 МГц потери составляют всего 74,5 дБ/100 м, а на 2700 МГц — 136,5 дБ/100 м. При проектировании системы важно учитывать эти значения при расчете мощности оборудования.
• Кабель поддерживает стандартные ВЧ-коннекторы: N, SMA, SMB, TNC и другие. Совместимые разъемы имеют индекс «L» в названии (например, N-111L, S-111L). Установка разъемов обычно осуществляется обжимным методом.

Характеристики

• Марка кабеля LMR-100
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 0,46 мм
• Изоляция (материал) сплошной полиэтилен
• Изоляция (диаметр) 1,52 мм
• Экран двойной (алюминиевая фольга и оплетка из луженой меди)
• Конфигурация оплетки 64 x 0,1 мм
• Диаметр экрана 2,11 мм
• Внешняя оболочка (материал) полихлорвинил (ПВХ)
• Внешняя оболочка (диаметр) 2,80 мм
• Цвет черный
• Волновое сопротивление 50 Ом
• Погонная емкость 101,1 пФ/м
• Скорость распространения 66%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 80 дБ
• Сопротивление внутреннего проводника по постоянному току 266 Ом/км
• Сопротивление внешнего проводника по постоянному току 31,2 Ом/км
• Пиковая мощность 0,6 кВт
• Испытательное напряжение изоляции 500В
• Напряжение пробоя оболочки 2000В
• Затухание (на 100 м) 150 МГц: 28,50 дБ
• 280 МГц: 40,70 дБ
• 350 МГц: 45,60 дБ
• 400 МГц: 48,90 дБ
• 800 МГц: 67,70 дБ
• 900 МГц: 74,50 дБ
• 1200 МГц: 85,30 дБ
• 1500 МГц: 98,70 дБ
• 1800 МГц: 108,00 дБ
• 1900 МГц: 110,30 дБ
• 2000 МГц: 115,30 дБ
• 2500 МГц: 129,90 дБ
• 2700 МГц: 136,50 дБ
• 3000 МГц: 147,50 дБ
• Минимальный радиус изгиба (однократный) 6,4 мм
• Минимальный радиус изгиба (многократный) 25,4 мм
• Усилие на разрыв 66 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -30°C до +70°C
• Температура хранения от -60°C до +85°C
• Длина кабеля в бухте 100 м
• Вес 1,3 кг / 100 м
