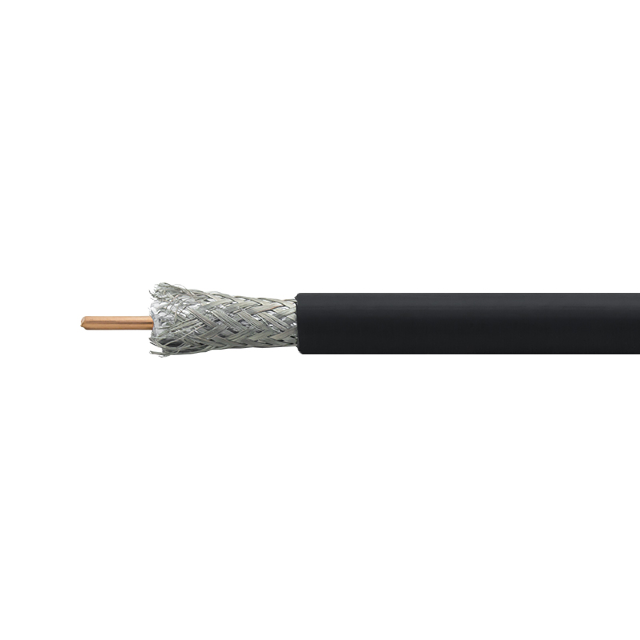

Baltic Signal 8D-FB CU LSZH FR (черный)

Особенности

• Радиокабель 8D-FB CU с безгалогенной огнестойкой оболочкой (LSZH FR) для подключения оборудования в требовательных и ответственных сценариях. Наружная оболочка провода не способствует распространению огня и не создает задымление при пожаре. Кабель имеет низкое затухание и может использоваться в кабельных трассах протяженностью 10–15 м без влияния на качество связи. Марка 8D часто применяется в системах усиления с репитерами, модемами и роутерами!
• Серия 8D известна отличным соотношением цены и качества. Во многих случаях выбор на этот кабель падает из-за его низкого затухания, достаточной гибкости и доступной цены.
• К преимуществам этой марки радиокабеля относятся:
• Универсальный диапазон частот. Линии связи, построенные на базе 8D-FB, могут передавать сигнал частотой до 6000 МГц с минимальными потерями, а сопротивление 50 Ом делает их пригодными для большинства стандартов мобильной связи. В частности, поддерживаются все поколения сотовых коммуникаций (GSM/3G/LTE/5G), беспроводных сетей WiFi, оборудования геопозиционирования (GPS/ГЛОНАСС) и др.;
• Стабильность электрических характеристик. Кабель исполнен с высокой точностью, что гарантирует единообразие параметров на любом отрезке трассы. Используя комплектующие Baltic Signal, вы получаете надежную связь и стабильное качество в каждой партии;
• Удобство прокладки и монтажа. Провод легко гнется, а медная жила гарантирует отсутствие изломов даже при многократных изгибах. Возможна прокладка на улице или в помещениях с использованием кабельростов, лестничных лотков, каналов и других элементов;
• Минимальные потери связи. Марка 8D обеспечивает передачу сигнала на средние дистанции с малыми потерями. К примеру, затухание сигнала на частоте B3 (1800 МГц) составит около 0,2 дБ/м, а затухание на частоте B7 (2500 МГц) — порядка 0,25 дБ/м;
• Негорючая оболочка. Благодаря использованию наружной оболочки LSZH FR, провод при соприкосновении с огнем не выделяет токсичных веществ и не производит дым. Таким образом, он может использоваться в промышленных и общественных заведениях, где важно уберечь людей от задымления в случае пожара.
• Огнестойкий кабель 8D имеет стандартную структуру коаксиала: несколько цилиндрических слоев, как матрешка, вложены друг в друга. Вот эти слои:
• Проводящий (центральный) проводник: чистая медь (CU) Ø2,6 мм. Благодаря цельной медной жиле, обеспечена гибкость, износоустойчивость, защита от коррозии. Компания Baltic Signal также выпускает аналог c CCA-жилой (омедненный алюминий);
• Диэлектрик (изоляция): вспененный полиэтилен Ø7,3 мм. Этот слой необходим, чтобы обеспечить правильное положение проводников и стабильное волновое сопротивление (50 Ом);
• Экран (внешний проводник): защитный слой из фольги и оплетки Ø8,1 мм. Экран выполняет защитную функцию от помех, изолируя проводимый сигнал от внешней среды;
• Наружная оболочка: негорючий полиэтилен Ø10,3 мм. Аббревиатура LSZH FR указывает на нулевое содержание галогенов и огнестойкость.
• Условия эксплуатации 8D-FB CU LSZH FR допускают температурный режим от -60°С до +95°С. Монтаж линий связи рекомендуется производить при температуре воздуха от -20°С до +50°С. Поскольку габариты кабеля стандартные, он совместим с серийными разъемами, имеющими индекс /8D в названии.

Характеристики

• Марка кабеля 8D-FB CU LSZH FR
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 2,60 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 7,30 мм
• Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
• Конфигурация оплетки 168 x 0,15 мм
• Диаметр экрана 8,10 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 10,30 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 82 ±2 пФ/м
• Скорость распространения 82%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 80 дБ
• Сопротивление внутреннего проводника по постоянному току 3,5 Ом/км
• Сопротивление внешнего проводника по постоянному току 13 Ом/км
• Сопротивление изоляции 5000 МОм/км
• Испытательное напряжение изоляции 2500В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м) 150 МГц: 4,90 дБ

280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ

• Минимальный радиус изгиба (однократный) 60 мм
• Минимальный радиус изгиба (многократный) 200 мм
• Усилие на разрыв 700 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +95°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +95°C
• Длина кабеля в бухте 200 м
• Вес 12,6 кг / 100 м
