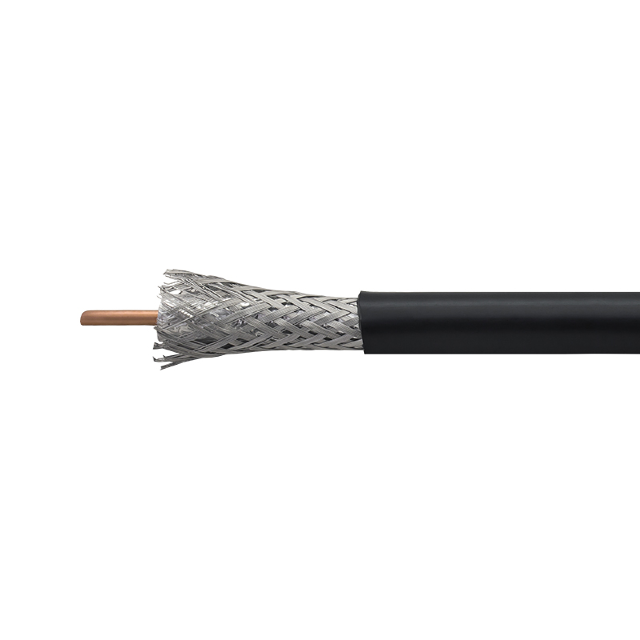

Baltic Signal 8D-FB CCA PVC (черный)

Особенности

• Кабель 8D-FB разработан для передачи радиосигнала частотой до 6000 МГц. Оптимальные параметры затухания находятся в диапазоне до 3000 МГц: именно этот диапазон задействуется в сотовых сетях GSM, 3G и 4G/LTE. Импеданс 50 Ом гарантирует, что кабель не вызовет рассогласование в линии передачи при подключении к сотовому оборудованию.
• Потери мощности сигнала при использовании 8D-FB существенно ниже, чем при использовании проводов меньшего диаметра, таких как RG-58 и 5D. Например, затухание на частоте 900 МГц у этого провода составляет всего 13,6 дБ / 100 м, в то время как 5D-FB на той же частоте имеет затухание 20,2 дБ, а RG-58 — около 35 дБ!
• Для марки 8D-FB выпускаются ВЧ-коннекторы различных форм-факторов, включая серии N, SMA, RP-SMA, TNC, UHF и другие.
• Чаще всего серия 8D-FB используется для коммутации следующих типов устройств:

  • Соединение репитеров (усилителей) с сервисными и донорными антеннами;
  • Соединение репитеров с дочерними усилителями — бустерами;
  • Подключение внешних антенн к модемам, 4G-роутерам, GSM-терминалам и другим приборам, у которых имеется сотовый модуль;
  • Применение с WiFi-оборудованием (точками доступа, внешними антеннами);
  • Использование с измерительным оборудованием, а также в целях калибровки и тестирования разнообразных ВЧ-приборов.
  Характеристики
• Марка кабеля 8D-FB CCA PVC
• Центральный проводник (материал) алюминий, плакированный медью
• Центральный проводник (диаметр) 2,56 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 7,35 мм
• Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
• Конфигурация оплетки 168 x 0,15 мм
• Внешняя оболочка (материал) полихлорвинил (ПВХ)
• Внешняя оболочка (диаметр) 10,15 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 82 ±2 пФ/м
• Скорость распространения 82%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 80 дБ
• Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
• Сопротивление внешнего проводника по постоянному току 13 Ом/км
• Сопротивление изоляции 5000 МОм/км
• Испытательное напряжение изоляции 2500В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м)

150 МГц: 4,90 дБ

280 МГц: 6,90 дБ

350 МГц: 7,80 дБ

400 МГц: 8,50 дБ

800 МГц: 12,60 дБ

900 МГц: 13,60 дБ

1200 МГц: 16,30 дБ

1500 МГц: 18,60 дБ

1800 МГц: 20,80 дБ

1900 МГц: 21,50 дБ

2000 МГц: 22,10 дБ

2500 МГц: 24,80 дБ

2700 МГц: 25,90 дБ

3000 МГц: 27,40 дБ

• Минимальный радиус изгиба (однократный) 60 мм
• Минимальный радиус изгиба (многократный) 200 мм
• Усилие на разрыв 700 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +75°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +75°C
• Длина кабеля в бухте 200 м
• Вес 11,5 кг / 100 м
