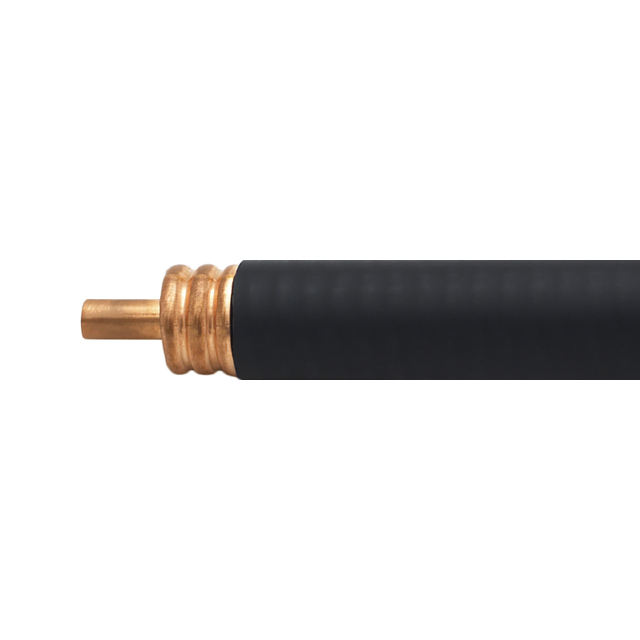

Baltic Signal 7/8 BSF-50-23 LSZH FR

Особенности

• Марка BSF-50-23 LSZH FR относится к фидерным кабелям формата 7/8″. Этот радиокабель обладает сверхнизкими потерями и используется в профессиональной среде для передачи высокочастотного сигнала на большие расстояния (на десятки метров). Наружный диаметр кабеля — 27,7 мм. Малая гибкость и большой вес фидера затрудняют прокладку в жилых помещениях, поэтому его основное назначение — соединение радиомодулей и антенн базовых станций, а также компонентов промышленных систем усиления.
• Фидер серии BSF-50-23 позволяет передавать радиосигнал на большие расстояния. В отличие от тонких коаксиальных кабелей и фидеров, таких как 10D-FB или 1/2″, фидер 7/8″ служит для радиолиний протяженностью в несколько десятков метров. С его помощью можно соединить оборудование, находящееся в соседних корпусах, на противоположных сторонах крупных складов или ангаров, а также на высоких антенных опорах (башнях связи).
• Выделяется несколько основных назначения этого фидерного кабеля:
• Подключение радиомодулей базовых станций операторов. Фидер 7/8″ используется в составе операторского оборудования для подключения антенн и приемопередатчиков, а также других компонентов базовых станций. Низкое затухание позволяет разместить элементы БС на необходимом расстоянии, удобном для обслуживания системы;
• Соединение репитеров и антенн в составе систем усиления связи. Промышленные системы связи могут охватывать целые торговые комплексы, бизнес-центры и производства. Чтобы сохранить высокое качество связи на больших дистанциях, в таких системах усиления используются мощные индустриальные репитеры (усилители) совместно с фидерными кабелями большого диаметра;
• Подключение точек доступа WiFi и WISP-оборудования. Также кабель подходит для организации обширных зон WiFi, подключения беспроводных мостов или организации WISP-сетей. Применение фидера оправдано в промышленных применениях.
• BSF-50-23 LSZH FR имеет рабочий диапазон до 6 ГГц и обладает малыми потерями мощности на частотах сотовой связи, мобильного интернета и WiFi. Например, коэффициент затухания при частоте 900 МГц (мобильная связь GSM) составляет всего 3,5 дБ на 100 метров. Потери на частоте 2500 МГц (интернет LTE) находятся в пределах 6,3 дБ. Такие низкие значения позволяют прокладывать кабельные трассы протяженностью несколько десятков метров, не опасаясь, что система связи потеряет свою эффективность.
• Как и любой коаксиальный кабель, фидер состоит из двух проводников (центральной жилы и экрана), расположенных на одной оси. Положение проводников фиксируется промежуточным слоем диэлектрика, а наружная защита обеспечена огнестойкой оболочкой из полиэтилена.
• Центральный проводник: медная пустотелая трубка Ø9,0 мм. Поскольку ВЧ-сигнал передается по наружному слою металла (скин-эффект), использование полой трубки не приводит к потере мощности, но при этом позволяет существенно снизить стоимость кабеля и его вес;
• Диэлектрический слой: вспененный полиэтилен Ø22,5 мм. Слой диэлектрика необходим для сохранения фиксированного расстояния между центральным проводником и экраном. Также материал и диаметр изоляционного материала определяет стабильный импеданс кабеля — 50 Ом;
• Наружный проводник (экран): медная гофрированная трубка Ø24,9 мм. Экранирующий слой служит защитой от радиошума и помех, а также исключает рассеивание передаваемого сигнала во внешнюю среду. Благодаря надежному экрану, кабель 7/8″ можно прокладывать вблизи других кабелей слаботочных систем;
• Внешняя оболочка: безгалогенный огнестойкий полиэтилен (LSZH FR) Ø27,7 мм. При нагреве этот материал не выделяет едкий дым, который обычно является главной угрозой при пожаре. Таким образом, наш кабель можно использовать внутри помещений, в том числе в общественных заведениях.
• При выборе среды передачи нужно учитывать, что фидер имеет высокую жесткость и большой радиус изгиба. Однократный изгиб допустим в пределах 120 мм, а многократный — не менее 250 мм. Из-за большого диаметра, веса и недостаточной гибкости фидер 7/8″ обычно используется только в промышленных системах, когда местная инфраструктура позволяет использовать широкие лотки, кабельросты и специальные крепежи.

Характеристики

• Марка кабеля BSF-50-23 LSZH FR
• Центральный проводник (материал) гладкая медная трубка
• Центральный проводник (диаметр) 9,0 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 22,5 мм
• Экран медная трубка с кольцевой формой гофра
• Диаметр экрана 24,9 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 27,7 мм
• Цвет черный
• Волновое сопротивление 50 ±1 Ом
• Погонная емкость 76 пФ/м
• Скорость распространения 87%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 120 дБ
• Сопротивление внутреннего проводника по постоянному току 1,19 Ом/км
• Сопротивление внешнего проводника по постоянному току 1,40 Ом/км
• Сопротивление изоляции 10000 МОм/км
• Максимальная мощность 91 кВт
• Напряжение пробоя оболочки 8000В
• Затухание (на 100 м) 100 МГц: 1,09 дБ

150 МГц: 1,35 дБ
200 МГц: 1,55 дБ
280 МГц: 1,89 дБ
450 МГц: 2,41 дБ
800 МГц: 3,29 дБ
900 МГц: 3,50 дБ
1000 МГц: 3,74 дБ
1500 МГц: 4,65 дБ
1800 МГц: 5,20 дБ
2000 МГц: 5,54 дБ
2200 МГц: 5,85 дБ
2400 МГц: 6,15 дБ
2500 МГц: 6,30 дБ
3000 МГц: 6,61 дБ
3300 МГц: 7,00 дБ
3600 МГц: 7,50 дБ
4000 МГц: 8,50 дБ
4500 МГц: 9,10 дБ
4800 МГц: 9,47 дБ
5000 МГц: 9,74 дБ

• Минимальный радиус изгиба (однократный) 120 мм
• Минимальный радиус изгиба (многократный) 250 мм
• Усилие на разрыв 1400 Н
• Стойкость к сдавливанию 12 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -40°C до +60°C
• Температура хранения от -70°C до +85°C
• Длина кабеля в бухте 500 м
• Вес кабеля в бухте 185 кг
