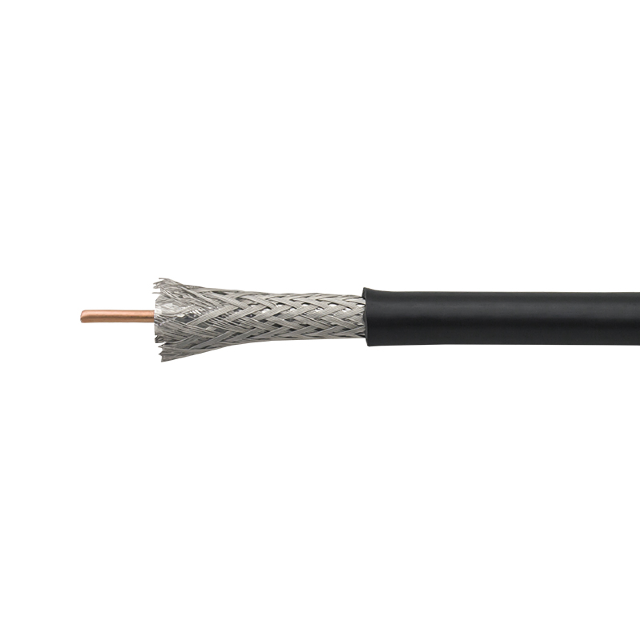

Baltic Signal 5D-FB CCA PVC (черный)

Особенности

• Низкие потери сигнала.

Оптимальная длина кабельных трасс при использовании этого «коаксиала» — до 20 м. При аналогичной длине более дешевый «коаксиал» (например, RG-58) будет вносить слишком высокое затухание, которое может свести на нет всю работу системы усиления.

• Высокая гибкость.

Марка 5D-FB удобна для прокладки как на улице, так и внутри помещений, при этом она обладает низким коэффициентом затухания. Например, на частоте 2500 МГц марка RG-58 имеет потери 60 дБ (на 100 м), в то время как этот провод — всего 35 дБ.

• Волновое сопротивление 50 Ом.

Универсальный импеданс, который подходит к любым приборам сотовой связи и не вызывает рассогласования в линии передачи. Может использоваться с репитерами, линейными усилителями, модемами, LTE-маршрутизаторами, GSM-шлюзами и т. д.

• Поддержка широкого ассортимента разъемов.

На провод могут быть установлены как обжимные, так и прижимные коннекторы. Ассортимент совместимых разъемов включает серии N-type, SMA, BNC, TNC, FME и другие.

• Доступная цена.

По сравнению с более «толстыми» коаксиальными и фидерными кабелями, марка 5D-FB имеет демократичную цену и находит широкое применение в бытовых сценариях.

• Провод 5D-FB CCA имеет традиционную соосную структуру, которая включает несколько слоев: сплошной центральный проводник имеет диаметр 1,8 мм и представляет собой алюминиевую жилу, покрытую тонким слоем меди (CCA — англ. Copper Clad Aluminium); вокруг жилы размещается диэлектрик из вспененного полиэтилена диаметром 4,9 мм; качественное экранирование обеспечивает слой из алюминиевой фольги и проволочной оплетки; защита от внешних воздействий обеспечена ПВХ-оболочкой черного цвета. Общий диаметр не превышает 7,54 мм.

Характеристики

• Марка кабеля 5D-FB CCA PVC
• Центральный проводник (материал) алюминий, плакированный медью
• Центральный проводник (диаметр) 1,8 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 4,9 мм
• Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
• Конфигурация оплетки 120 x 0,15 мм
• Диаметр экрана 5,64 мм
• Внешняя оболочка (материал) полихлорвинил (ПВХ)
• Внешняя оболочка (диаметр) 7,54 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 82 ±2 пФ/м
• Скорость распространения 82%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 75 дБ
• Сопротивление внутреннего проводника по постоянному току 12 Ом/км
• Сопротивление внешнего проводника по постоянному току 22 Ом/км
• Сопротивление изоляции 3000 МОм/км
• Испытательное напряжение изоляции 3000В
• Напряжение пробоя оболочки 1600В
• Затухание (на 100 м)

150 МГц: 7,80 дБ

280 МГц: 10,80 дБ

350 МГц: 12,10 дБ

400 МГц: 13,00 дБ

800 МГц: 18,90 дБ

900 МГц: 20,20 дБ

1200 МГц: 23,70 дБ

1500 МГц: 26,80 дБ

1800 МГц: 29,70 дБ

1900 МГц: 30,60 дБ

2000 МГц: 31,50 дБ

2500 МГц: 35,80 дБ

2700 МГц: 37,41 дБ

3000 МГц: 39,73 дБ

• Минимальный радиус изгиба (однократный) 50 мм
• Минимальный радиус изгиба (многократный) 150 мм
• Усилие на разрыв 500 Н
• Стойкость к сдавливанию 10 Н
• Рабочая температура от -60°C до +75°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +75°C
• Длина кабеля в бухте 200 м
• Вес 6 кг / 100 м
