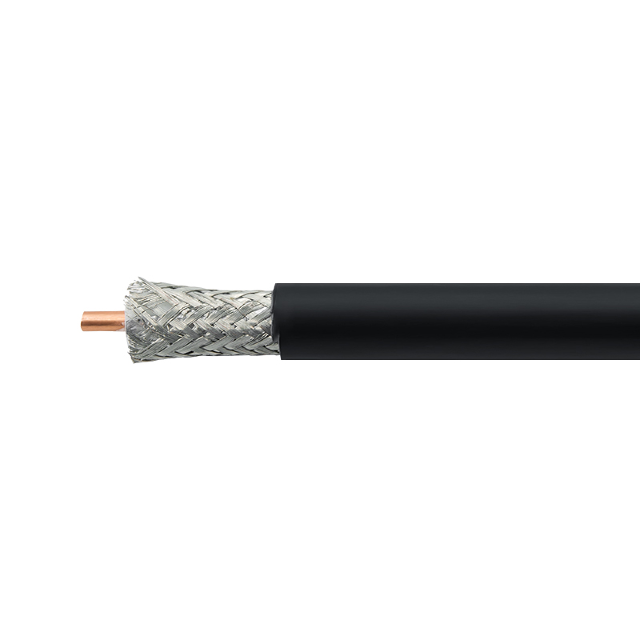

Baltic Signal 10D-FB CU LSZH FR (черный)

Особенности

• Радиокабель серии 10D-FB с проводником из чистой меди и наружным огнестойким слоем на базе базгалогенного полиэтилена. Данная разновидность коаксиального кабеля применяется для минимизации потерь при соединении устройств на больших расстояниях (от 10 до 30 м и более). Также кабель применим при работе с ослабленным и «зашумленным» сигналом. Благодаря использованию LSZH-оболочки, кабельные линии можно прокладывать на объектах, где проводятся пожарные проверки.
• Кабельная серия 10D-FB имеет диаметр около 13 мм и характеризуется низкими потерями, которые позволяют объединять радиооборудование на дистанции нескольких десятков метров. Как правило, к этому кабелю прибегают при прокладке трасс длиною 30 м и более, а также для передачи сигнала малой мощности (например, для сохранения его качеств при трансляции от антенны к репитеру). Рабочий диапазон 10D охватывает частоты от 0 до 6 ГГц, чаще всего он используется на частотах сотовой связи до 3000 МГц.
• При помощи 10D-FB можно соединять антенны с репитерами мобильной связи, точками доступа WiFi, GSM-шлюзами, маршрутизаторами LTE, приемниками GNSS и другими видами устройств. Низкий коэффициент затухания позволяет эксплуатировать эту марку в системах с большим числом разветвлений, вспомогательных бустеров и сервисных антенн.
• Среди важных преимуществ данной версии:
• Малые потери мощности. Кабель эффективен как на частотах GSM-связи (900/1800 МГц), так и на более высоких LTE-частотах (вплоть до 2600 МГц). Например, затухание на частотах GSM-900 не превышает 10,25 дБ / 100 м, на частотах DCS-1800 потери составят около 15 дБ на такую же длину, а при использовании стандарта LTE Band 7 — около 19,8 дБ;
• Негорючая оболочка без галогенов. Маркировка LSZH FR обозначает, что внешняя оболочка не подвержена горению и при соприкосновении с огнем производит минимальный объем дыма. Отсутствие опасных галогенов — важный фактор, который снижает токсичность дыма во время пожара;
• Кабель хорошо гнется. Несмотря на внушительный диаметр, кабель по-прежнему можно прокладывать в любых помещениях без использования специальных держателей и лотков. Он хорошо гнется и выдерживает частые разгибания;
• Стандартный импеданс 50 Ом. Единство волнового сопротивления — важный параметр любой радиосистемы. Благодаря сопротивлению 50 Ом, марка 10D совместима с радиоустройствами различных видов, включая модули БС, усилители, беспроводные WiFi-приборы, системы GPS и ГЛОНСС, стационарные и переносные рации и т. п.;
• ВЧ-разъемы N-type. Для данной серии выпускаются как прижимные, так и обжимные коннекторы N и некоторых других типов;
• Устойчивость к холоду, свету и влаге. Оболочка провода рассчитана на температурный режим от -60°C до +95°C. Она не трескается на солнце, сохраняет свои характеристики на морозе и подходит для прокладки снаружи и внутри зданий.
• Коаксиальный кабель имеет внутренние элементы, размещенные параллельно друг другу на одной оси. Такая конструкция гарантирует, что основные рабочие характеристики провода будут единообразны и не будут меняться из-за изгибов во время прокладки.
• Внутренние элементы имеют следующие параметры:
• Медная жила (3,5 мм диаметром). Кабель CU-версии (с проводником из чистой меди) является наиболее производительной и эффективной средой передачи. Проводник гибкий, не трескается и не коррозирует;
• Диэлектрик Foam PE (10,0 мм диаметром). Изоляционный материал представляет собой застывшую пену полиэтилена. Его диэлектрическая проницаемость и диаметр в том числе определяют импеданс кабеля (50 Ом);
• Двойной экран (10,8 мм диаметром). Экранирующий слой включает фольгу и оплетку высокой плотности. Вместе они препятствуют воздействию посторонних помех на линию передачи;
• Наружная оболочка (13,0 мм диаметром). Оболочка LSZH FR не подвержена горению и не содержит галогенов, что делает этот кабель безопасным для использования в общественных заведениях, офисах и других общедоступных местах.

Характеристики

• Марка кабеля 10D-FB CU LSZH FR
• Центральный проводник (материал) медь
• Центральный проводник (диаметр) 3,5 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 10,0 мм
• Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
• Конфигурация оплетки 216 x 0,16 мм (120%)
• Диаметр экрана 10,8 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 13,0 мм
• Цвет черный
• Волновое сопротивление 50 ±3 Ом
• Погонная емкость 82 ±2 пФ/м
• Скорость распространения 80%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 85 дБ
• Сопротивление внутреннего проводника по постоянному току 1,9 Ом/км
• Сопротивление внешнего проводника по постоянному току 13 Ом/км
• Сопротивление изоляции 5000 МОм/км
• Испытательное напряжение изоляции 3000В
• Напряжение пробоя оболочки 3000В
• Затухание (на 100 м) 150 МГц: 3,70 дБ

280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ

• Минимальный радиус изгиба (однократный) 65 мм
• Минимальный радиус изгиба (многократный) 200 мм
• Усилие на разрыв 1000 Н
• Стойкость к сдавливанию 20 Н
• Рабочая температура от -60°C до +95°C
• Температура монтажа от -20°C до +50°C
• Температура хранения от -60°C до +95°C
• Длина кабеля в бухте 100 м
• Вес 20 кг / 100 м
