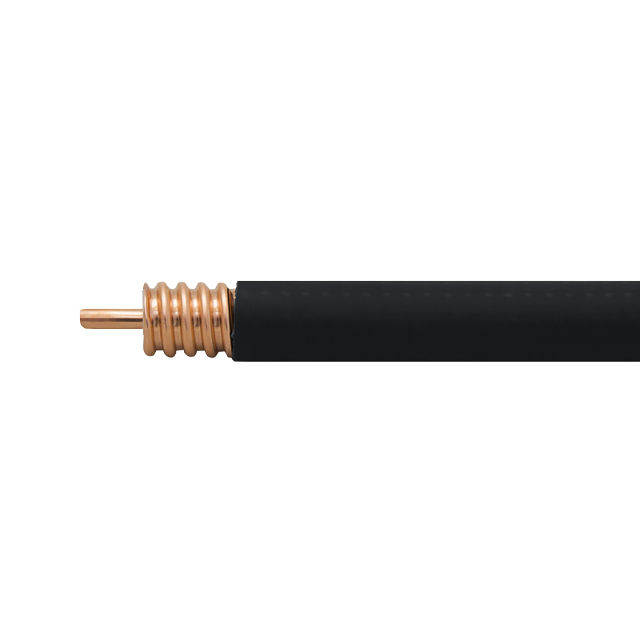

Baltic Signal 1/2 SF BSF-50-9 LSZH FR

Особенности

• Кабель BSF-50-9 LSZH FR относится к серии особо гибких фидеров 1/2″ SF. Этот высокочастотный провод имеет низкие потери, при этом за счет высокой гибкости его прокладка и монтаж не требуют использования специальных механизмов или подготовки отдельной инфраструктуры. Этот фидер находит применение в составе базовых станций операторов, в системах ретрансляции, а также в оборудовании беспроводных WiFi-сетей.
• Фидер 1/2″ SF по многим характеристикам, таким как толщина и гибкость, схож с обычным коаксиальным кабелем 10D-FB. Тем не менее, структура BSF-50-9 включает более надежный экран из медной гофры. В результате этот кабель может применяться на проектах разного масштаба: от бытовых систем усиления связи с репитером то гибридных DAS-систем промышленного уровня.
• К особенностям BSF-50-9 LSZH FR относятся:
• Рабочий диапазон частот до 10,6 ГГц.
• Фидер применяется в системах радиосвязи, использующих современные стандарты GSM, UMTS, LTE и 5G NR. Также он подходит для соединения роутеров и точек доступа, использующих современные стандарты WiFi, включая диапазон 2,4 ГГц (802.11b/g/n), 5 ГГц (802.11a/n/ac/ax) и 6 ГГц (802.11ax);
• Импеданс 50 Ом.
• Индустриальный стандарт волнового сопротивления для устройств радиосвязи составляет 50 Ом, и фидер BSF-50-9 полностью соответствует этому показателю;
• Простота монтажа.
• Благодаря малому радиусу изгиба, этот кабель можно прокладывать в обычной домовой инфраструктуре, используя существующие каналы, лотки, кабельросты и т. п.;
• Низкие потери. К фидерам прибегают в том числе для снижения затухания сигнала во время передачи по длинным трассам. BSF-50-9 обеспечивает малые потери, что позволяет передавать сигнал на расстояние 20–30 м и более. Например, потери на частоте 900 МГц составляет около 0,1 дБ/м, а на частоте 3000 МГц — 0,2 дБ/м.
• Марка BSF-50-9 LSZH FR полностью соответствует форм-фактору 1/2″ SF, который является отраслевым стандартом, принятым производителями радиооборудования и комплектующих.
• «В разрезе» кабель состоит из следующих элементов:

Однопроволочная центральная жила: CCA (омедненный алюминий) диаметром 3,56 мм. Благодаря скин-эффекту, радиосигнал передается по слою медного напыления. Качество передачи при этом не страдает, а стоимость кабеля становится доступной для массового применения;

Изоляция (диэлектрик): вспененный полиэтилен диаметром 9,30 мм. Слой диэлектрика необходим, чтобы гарантировать стандартный импеданс 50 Ом и единство параметров кабеля по всей его протяженности

Внешний проводник (экран): гофрированная трубка из меди диаметром 12,30 мм. Экран — один из важных элементов кабеля, который защищает передаваемый сигнал от наружных шумов и одновременно удерживает сигнал внутри фидера;
Внешняя LSZH-оболочка: негорючая оболочка диаметром 13,75 мм. Имеет нулевое содержание галогенов, не участвует в горении. Кабели с оболочкой LSZH FR пригодны для монтажа в общедоступных помещениях, где нужно соблюсти требования служб пожарной безопасности.

• Кабель является всепогодным: допускается монтаж в помещениях или на улице при температуре от -40°C до +60°C и эксплуатация при температуре от -60°C до +85°C. На провод могут быть установлены коннекторы, соответствующие типоразмеру 1/2″ SF. Популярными фидерными разъемами являются универсальные соединители N-типа, а также промышленные DIN 7/16, 4.3-10 и похожие.

Характеристики

• Марка кабеля BSF-50-9 LSZH FR
• Центральный проводник (материал) омедненный алюминий
• Центральный проводник (диаметр) 3,56 мм
• Изоляция (материал) вспененный полиэтилен
• Изоляция (диаметр) 9,30 мм
• Экран медная трубка со спиральной формой гофра
• Диаметр экрана 12,30 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 13,75 мм
• Цвет черный
• Волновое сопротивление 50 ±1 Ом
• Погонная емкость 86 пФ/м
• Скорость распространения 77%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 120 дБ
• Сопротивление внутреннего проводника по постоянному току 2,97 Ом/км
• Сопротивление внешнего проводника по постоянному току 6,50 Ом/км
• Пиковая мощность 24 кВт
• Напряжение пробоя оболочки 5000В
• Затухание (на 100 м) 150 МГц: 3,96 дБ

300 МГц: 5,68 дБ
450 МГц: 7,04 дБ
800 МГц: 9,57 дБ
900 МГц: 10,20 дБ
1500 МГц: 13,50 дБ
1800 МГц: 14,90 дБ
2400 МГц: 17,50 дБ
3000 МГц: 19,90 дБ

• Минимальный радиус изгиба (однократный) 15 мм
• Минимальный радиус изгиба (многократный) 32 мм
• Усилие на разрыв 650 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -40°C до +60°C
• Температура хранения от -70°C до +85°C
• Длина кабеля в бухте 500 м
• Вес 16,1 кг / 100 м
