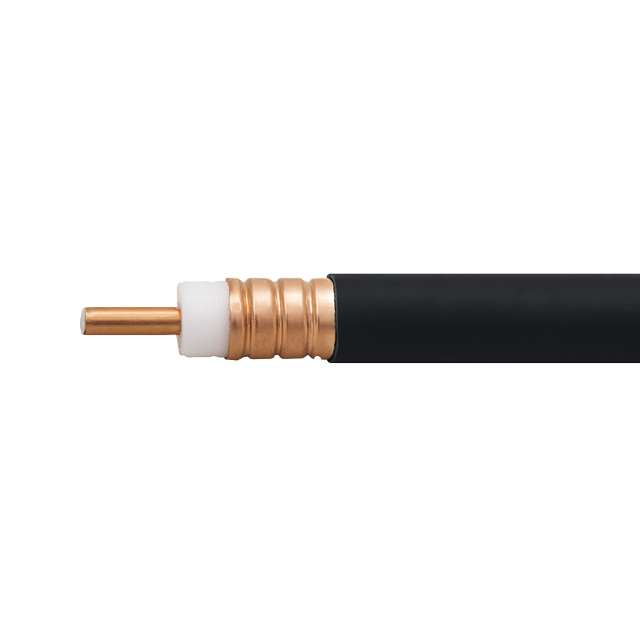

Baltic Signal 1/2 BSF-50-12 LSZH FR

Особенности

• Фидерный коаксиальный кабель 1/2″ от Baltic Signal предлагает высокое качество передачи радиосигнала, которое сочетается с безопасной огнестойкой оболочкой и совместимостью с типовыми разъемами и комплектующими. Кабель марки BSF-50-12 LSZH FR обыкновенно используется в требовательных системах радиосвязи, для которых необходимо пониженное затухание, недоступное для обычных коаксиальных проводов.

• BSF-50-12 относится к классу коаксиальных фидеров 1/2″ с наружным диаметром 15,7 мм. Обычно такой кабель используется в составе профессиональных решений, к которым относятся базовые станции сотовых операторов, промышленные системы усиления связи или WISP-оборудование. При помощи фидера выполняется коммутация антенн и передатчиков сигнала, а также различных активных устройств друг с другом.
• Кабель BSF-50-12 обладает следующими преимуществами:
• Широкий частотный диапазон. Фидер сохраняет эффективность при передаче сигнала частотой до 8,8 ГГц и используется как для низких частот сотовой связи (GSM, 3G, 4G, 5G), так и при работе с высокочастотными стандартами (например, WiFi 5 ГГц);
• Волновое сопротивление 50 Ом. Импеданс 50 Ом является отраслевым стандартом и по умолчанию применяется в радиомодулях, усилителях, модемах и антеннах. Использование согласованной линии передачи и нагрузки позволяет избежать нежелательных потерь мощности и обеспечить наилучшую производительность;
• Удобство монтажа на объектах. Несмотря на внушительный диаметр, кабель сохраняет достаточную эластичность и удобен для прокладки в уже существующей кабельной инфраструктуре большинства зданий. В некоторых случаях фидер 1/2″ может применяться и в бытовых системах усиления связи: например, в крупных частных домах или при работе с крайне ослабленным исходным сигналом;
• Низкий коэффициент затухания. По сравнению с более дешевыми коаксиальными проводами, марка BSF-50-12 имеет сниженные потери на линии. Например, на длину трассы 100 метров потери мощности составят около 6,9 дБ @ 900 МГц и 12 дБ @ 2500 МГц. Столь низкие показатели позволяют применять фидер на длинных дистанциях (20+ метров).
• В отличие от обычных радиокабелей (серии RG, D-FB, CNT и аналогичные), фидер имеет более качественное экранирование и больший диаметр. Сохраняя коаксиальную структуру, марка 1/2″ переносит передачу ВЧ-сигнала на новый уровень.
• Центральный проводник: алюминиевая проволока с медным покрытием (CCA), Ø4,8 мм. За счет скин-эффекта передача радиосигнала осуществляется по поверхностному слою жилы, поэтому использование алюминиевой сердцевины не влияет на параметры линии связи. В то же время использование алюминия позволяет снизить стоимость фидера;
• Диэлектрик (изоляция): полиэтилен физического вспенивания, Ø12,3 мм. Слой диэлектрика служит для соблюдения правильного расстояния между проводниками, а также гарантирует стабильный импеданс 50 Ом;
• Внешний проводник (экран): медная трубка с кольцевым гофром, Ø13,8 мм. Именно сплошной медный экран обеспечивает высокое качество защиты от внешних помех, а также предотвращает утечку передаваемого сигнала за пределы тракта;
• Наружная оболочка: огнестойкий безгалогенный полиэтилен (LSZH), Ø15,7 мм. Материал не поддерживает горение и выделяет минимальное количество вредных веществ при контакте с огнем. Таким образом, марка BSF-50-12 LSZH FR пригодна к использованию на объектах, где необходимо соблюдение строгих норм пожарной безопасности.
• Благодаря стандартному форм-фактору 1/2″, фидер совместим с типовыми разъемами 7/16 DIN, N-типа, 4.3-10 и другими. Эти коннекторы устанавливаются на кабель путем обжима без использования пайки.

Характеристики

• Марка кабеля BSF-50-12 LSZH FR
• Центральный проводник (материал) омедненный алюминий
• Центральный проводник (диаметр) 4,8 мм
• Изоляция (материал) физически вспененный полиэтилен
• Изоляция (диаметр) 12,3 мм
• Экран медная трубка с кольцевой формой гофра
• Диаметр экрана 13,8 мм
• Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
• Внешняя оболочка (диаметр) 15,7 мм
• Цвет черный
• Волновое сопротивление 50 ±1 Ом
• Погонная емкость 76 пФ/м
• Скорость распространения 86%
• Возвратные потери ≥ 20 дБ
• Эффективность экранирования ≥ 120 дБ
• Сопротивление внутреннего проводника по постоянному току 1,6 Ом/км
• Сопротивление внешнего проводника по постоянному току 2,7 Ом/км
• Максимальное напряжение 1600В
• Максимальная мощность 40 кВт
• Напряжение пробоя оболочки 8000В

Затухание (на 100 м) 150 МГц: 2,67 дБ
200 МГц: 3,10 дБ
280 МГц: 3,67 дБ
450 МГц: 4,74 дБ
800 МГц: 6,45 дБ
900 МГц: 6,87 дБ
1000 МГц: 7,28 дБ
1500 МГц: 9,08 дБ
1800 МГц: 10,05 дБ
2000 МГц: 10,66 дБ
2200 МГц: 11,24 дБ
2400 МГц: 11,80 дБ
2500 МГц: 12,08 дБ
3000 МГц: 13,39 дБ

• Минимальный радиус изгиба (однократный) 50 мм
• Минимальный радиус изгиба (многократный) 125 мм
• Усилие на разрыв 1100 Н
• Стойкость к сдавливанию 20 Н
• Рабочая температура от -60°C до +85°C
• Температура монтажа от -40°C до +60°C
• Температура хранения от -70°C до +85°C
• Длина кабеля в бухте 500 м
• Вес 20 кг / 100 м
