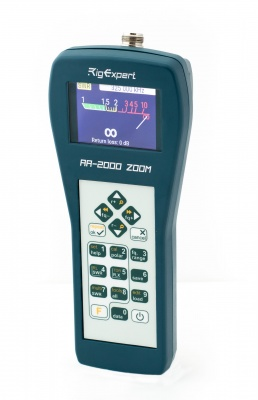

Rigexpert AA-2000

ОСОБЕННОСТИ

• RigExpert AA-2000 ZOOM – это многофункциональный анализатор, предназначенный для проверки, настройки и ремонта антенн и антенно-фидерных трактов
• в первую очередь - это измеритель КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.
• графическое отображение КСВ (коэффициента стоячей волны) и импеданса является ключевой особенностью этого анализатора.
• удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-2000 ZOOM привлекательным как для профессионалов, так и для радиолюбителей
• быстрая проверка антенны
• настройка антенны
• измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
• изготовление коаксиальных линий и измерение их параметров
• тестирование кабелей и выявление их повреждения
• измерение емкости и индуктивности реактивных нагрузок

ХАРАКТЕРИСТИКИ

• частотный диапазон 0.1 … 2000 МГц
• дискретность ввода частоты 1 кГц
• измерение в 25, 50, 75, 100, 150, 200, 300, 450 и 600-омных системах
• диапазон измерения КСВ 1 .. 100 – в числовом представлении, 1 … 10 – в графическом режиме
• отображение КСВ цифровая индикация или закрашенная полоска
• диапазон R и X 0...2000, -2000...2000
• размер 23x10x5.5 см
• рабочая температура 0…40 °С
• масса 650 г

ХАРАКТЕРИСТИКИ РЕЖИМОВ ОТОБРАЖЕНИЯ

• КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
• график КСВ, 100 точек
• диаграмма КСВ в фиксированных диапазонах HAM по регионам IARU (100 точек)
• кабельные инструменты (коэфф. укорочения и длина кабеля, диаграмма потерь в кабеле, диаграмма импеданса кабеля)
• TDR
• опциональная калибровка в графических режимах измерения КСВ, R,X и диаграммы Смита (или полярного графика)

ХАРАКТЕРИСТИКИ АНТЕННОГО РАЗЪЕМА

• тип разъема: N
• форма выходного сигнала: прямоугольная, частотой 0.1 … 200 МГц. Для измерений на более высоких частотах используются гармоники основного сигнала.
• выходная мощность: -10 дБм (на нагрузке 50 Ом)

ХАРАКТЕРИСТИКИ ПИТАНИЯ

• три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч, типоразмер АА
• макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
• при подключении анализатора к компьютеру – питание от USB-шины

ХАРАКТЕРИСТИКИ ИНТЕРФЕЙСА

• цветной BlanView дисплей, 800x480 точек
• влагозащитная клавиатура, 6x3 клавиш
• многоязычные меню и система помощи (английский/немецкий/французский/португальский/итальянский/испанский/японский/украинский/русский)
• подключение к компьютеру через интерфейс USB
• Bluetooth v. 4.2 (Single-mode, Class B)

КОМПЛЕКТАЦИЯ

• RigExpert AA-2000
• чехол
• аккумуляторные батареи
• зарядное устройство
• кабель USB
• переходник N-UHF
